Macgregor Canoe 2枚目外板を切出す

外板切出し用のスパイリングバテン(曲面トレースジグ)は2関節構造になっており、前回のガーボード切出しの状態から2枚目外板用に関節部の角度を再設定しスパリングを行った。これを二枚合わせのプランク材の上に置き無駄が出ないように位置決めし2枚目外板の外形をバテンで繋ぎ、曲線切出し丸鋸ジグで切り出す。次にコロ付きトリマービットをバテンに当て外形を仕上げる。

IMGP0001 (48).jpg
白い板がスパイリングバテンで2枚目外板の外形位置をコンパスで円弧で写し取る

IMGP0002 (71).jpg
スパイリングバテンから外形位置を写し取った上に切出しバテンを置き釘付け

IMGP0005 (71).jpg
切出しバテン上に曲線切出し丸鋸ジグを使い曲線を切り出す


IMGP0004 (66).jpg
写真は奥側の切出しを行っているところ


IMGP0008 (58).jpg
2枚目外板の切り出しを終え、実施にモールド上に置きガーボードとの重なり具合を確認

IMGP0009 (64).jpg

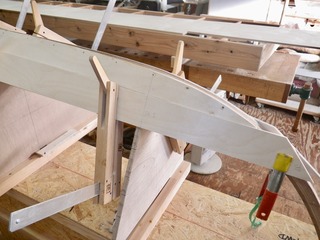

バウ(船首側)の捻りの厳しい箇所も上手く重なっている。

IMGP0011 (61).jpg

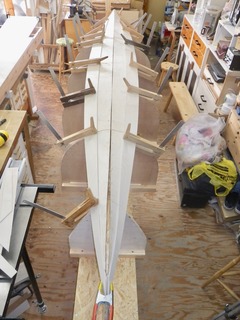

全体の重なり具合も問題なく良好である

IMGP0014 (64).jpg

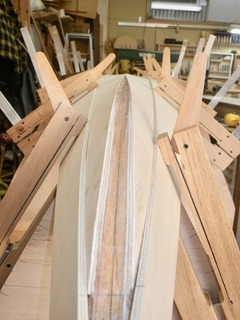

バウ正面から見た重なり具合。
