造作家具 棚板の加工 天板にACアウトレット

昨日は工房からカメラの持ち帰りをうっかり忘れアップ出来なかった。今日はこの分も含め多めのアップロードとなった。

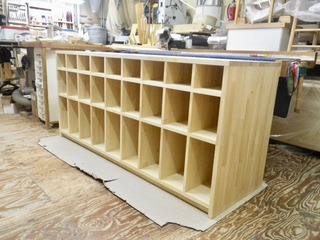

棚板は上下二段有り、最終の奥行き寸法の調整で棚板の背板側を鉋で仕上削りし合わせた。その上に載る縦仕切り板も奥行きを調整し、三枚ごとに取り付けるDivalio-18接合金具を取り付けた。これでようやく全体の組み立てを行いこのラック全体の姿が見えてきた。図面よりいい感じである。

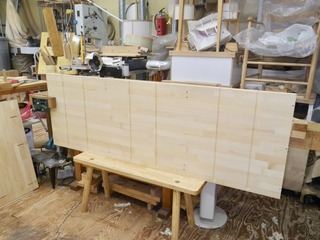

1750mm幅の背面端を仕上げ鉋削り


Divalio-18のメス側コンタクトを仕込んでいるところ。





Divalio-18を取り付けた縦仕切板は前から差し込む


縦仕切板は都合８枚ｘ３段で２４枚取り付けている。

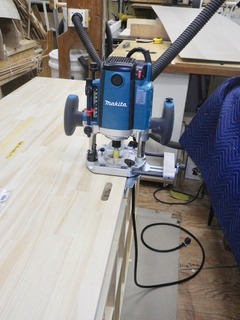

そして今日は天板にACアウトレット２個口４式を取り付けた。
