2022年06月30日

アクセサリーボックス 下段トレイの製作

昨日取り付けたマイターキーの余分を切り取り鉋掛けでして箱外部の仕上げを行った。続いて、今日は本体の下段トレイを製作したが、細かい作業が多く結構手間のかかり、トレイ本体だけで終えた。

IMGP0049 (63).jpg

IMGP0046 (59).jpg

IMGP0045 (61).jpg

IMGP0044 (68).jpg

posted by かねとく at 23:31| Comment(0) | 作品

2022年06月29日

アクセサリーボックス 蓋を切り離し

今回蓋を切り取るために初めてバンドソーを使用した。今までは刃厚3.35mmのテーブルソーであったが切り代が多いのと焦げが出るのでバンドソーを使用したが、難なく切り取り分離できた。切り代は1.5mmで十分なサンドペーパー削り代があり安心してサンディング出来た。留め継ぎの箱は何時もマイターキーを嵌め込むので、今回も今までの治具を使用し差込溝を開けた。マイターキーは溝より少し厚いので分決めは小鉋で慎重に削るのが一番都合が良い。

IMGP0027 (80).jpg

IMGP0030 (92).jpg
IMGP0033 (80).jpg


IMGP0034 (82).jpg

IMGP0035 (70).jpg


IMGP0036 (80).jpg


IMGP0039 (81).jpg

IMGP0040 (67).jpg

IMGP0042 (71).jpg


posted by かねとく at 22:56| Comment(0) | 作品

2022年06月28日

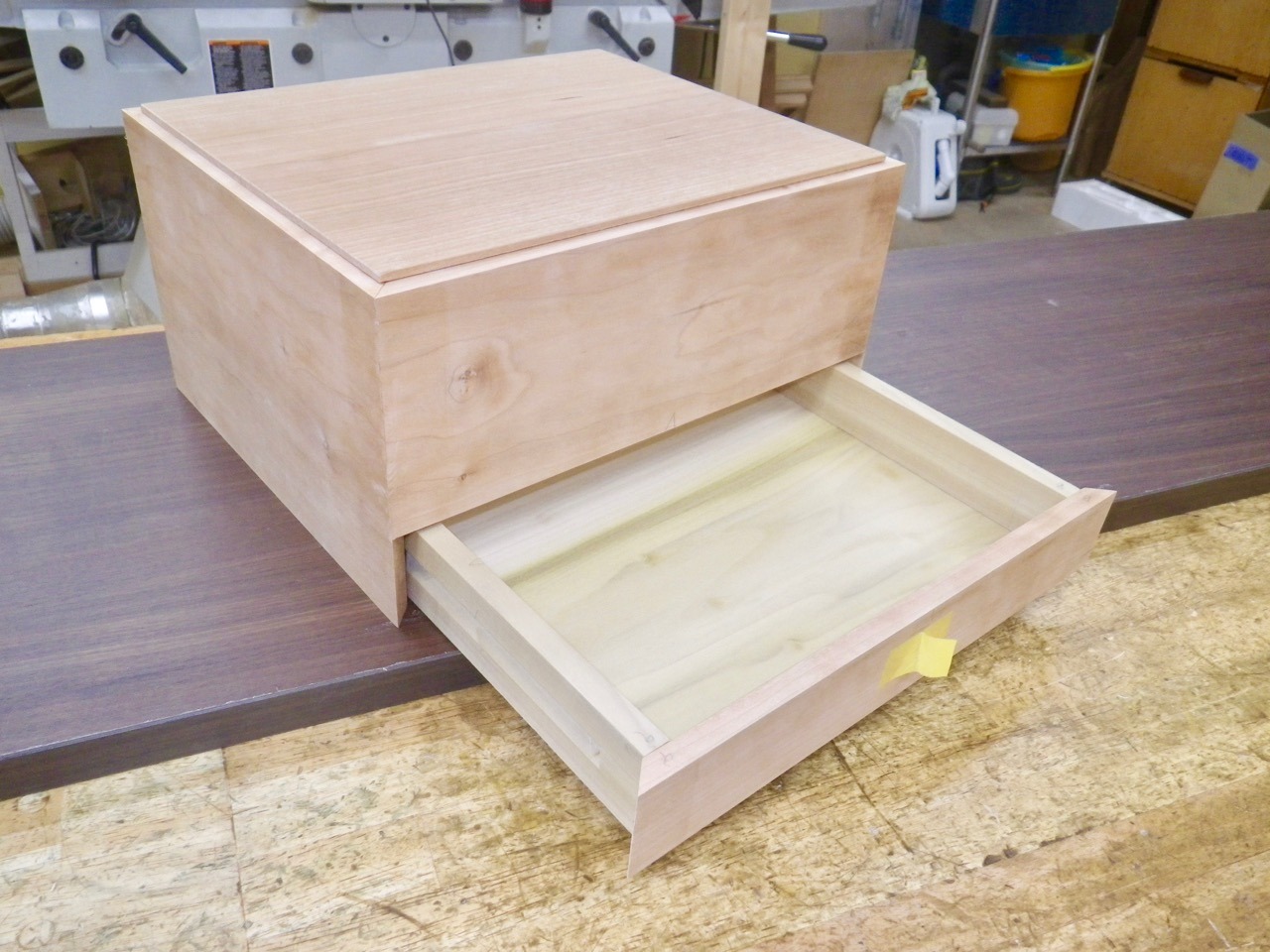

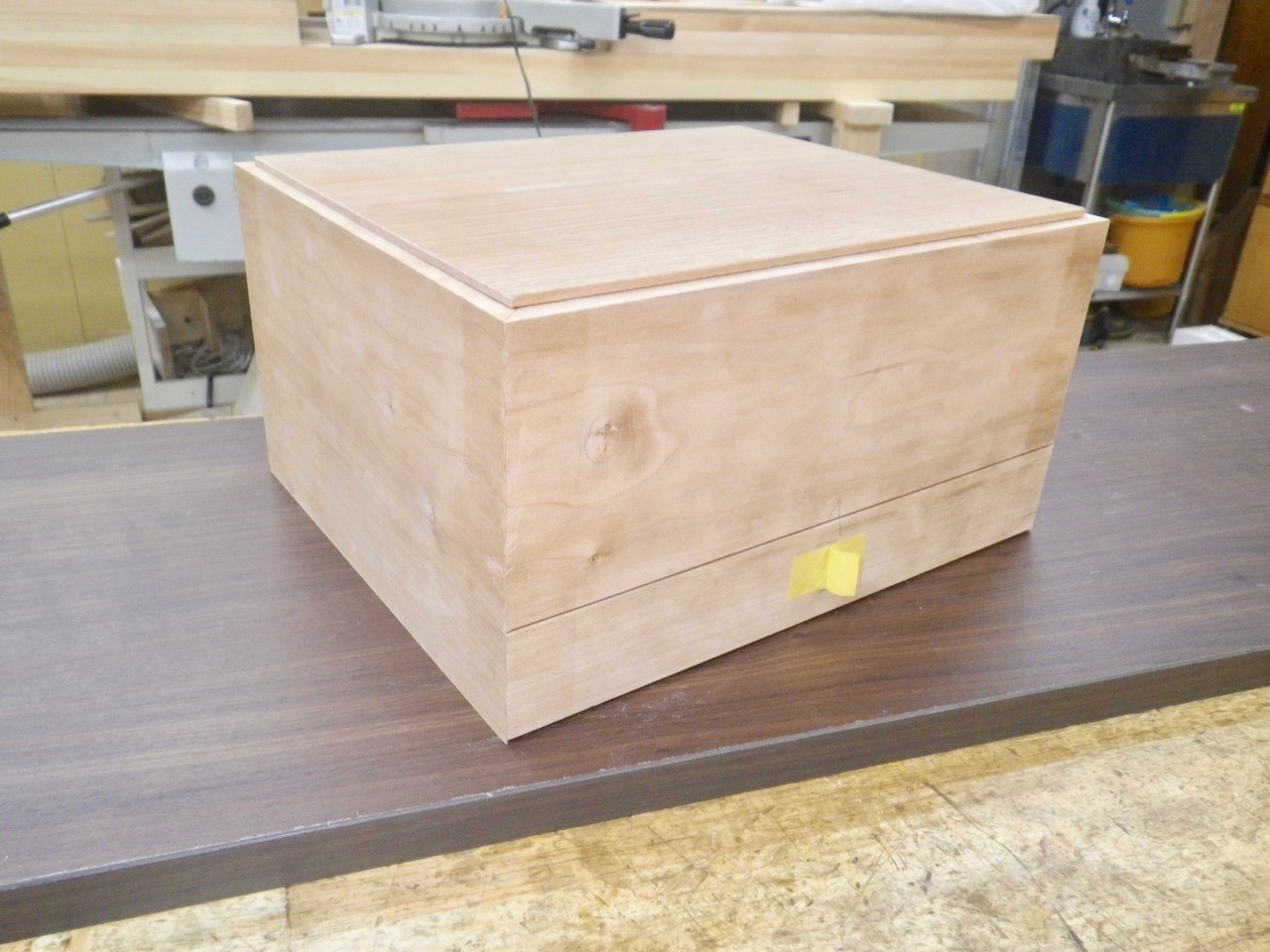

アクセサリーボックス 抽斗を作る

この抽斗の詳細設計は完了していなかったので、今日は細部の構造を考えながらの作業となった。

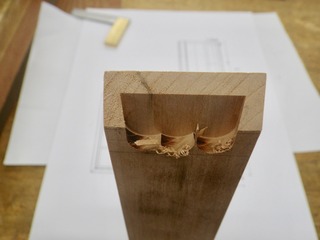

先ず抽斗前板とその側板・背板との接合方法で思案した結果、側板と前板の接続は1枚蟻継とした。仕口加工はルータビットでやるが左右の切り込みでフェンスの位置が変わるので対称性は確保できない。手でトリミングしたが結構時間が掛かり今後の改善課題である。取り敢えず仮組立まででいた。

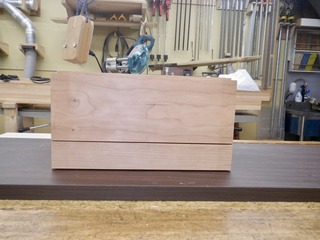

IMGP0013 (104).jpg

IMGP0014 (92).jpg

IMGP0015 (84).jpg

IMGP0018 (96).jpg

IMGP0021 (86).jpg

IMGP0022 (90).jpg

posted by かねとく at 23:10| Comment(0) | 作品
