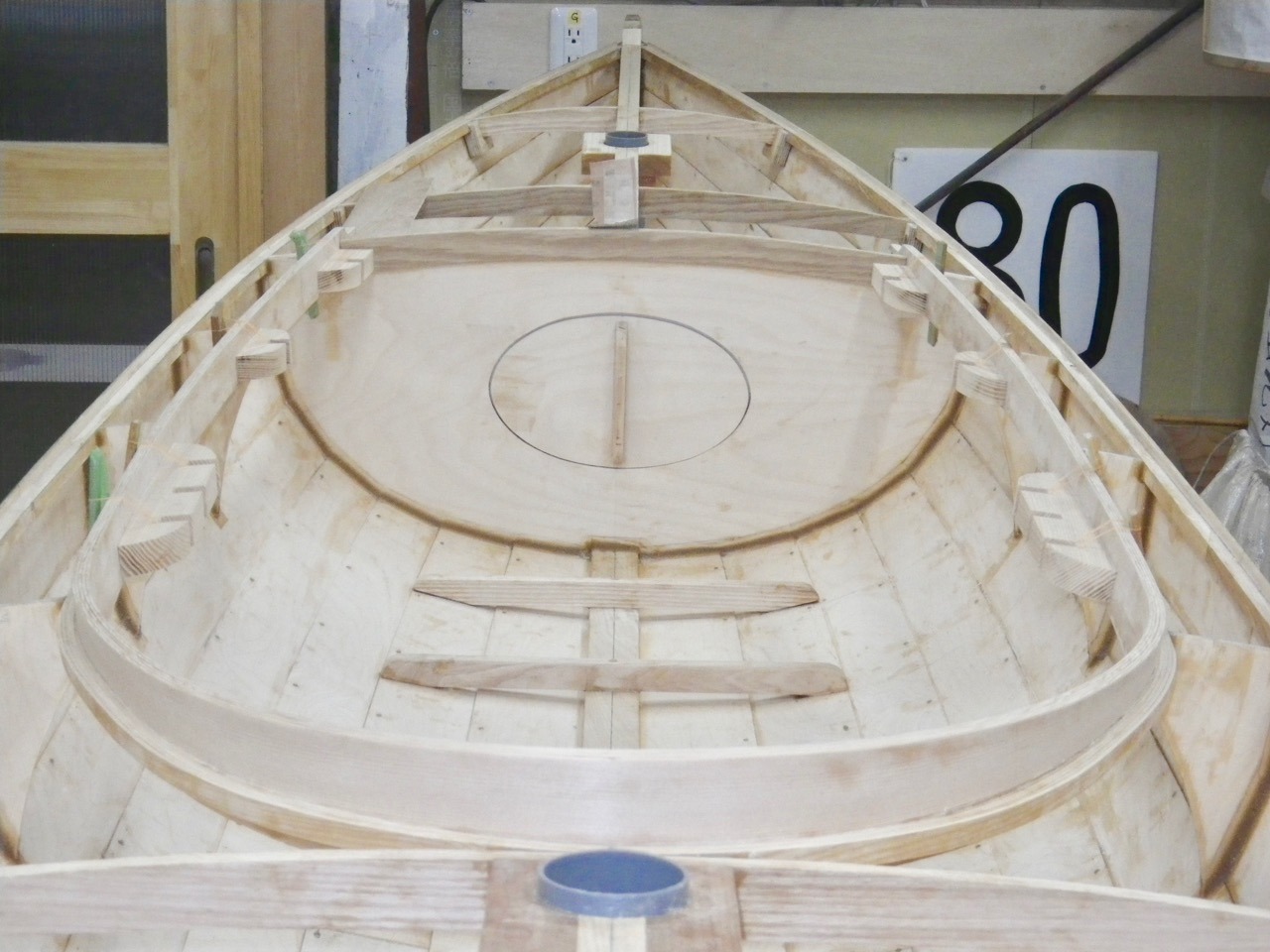

MacGregor Canoe バックレスト ブロック・ラック取付後の様子

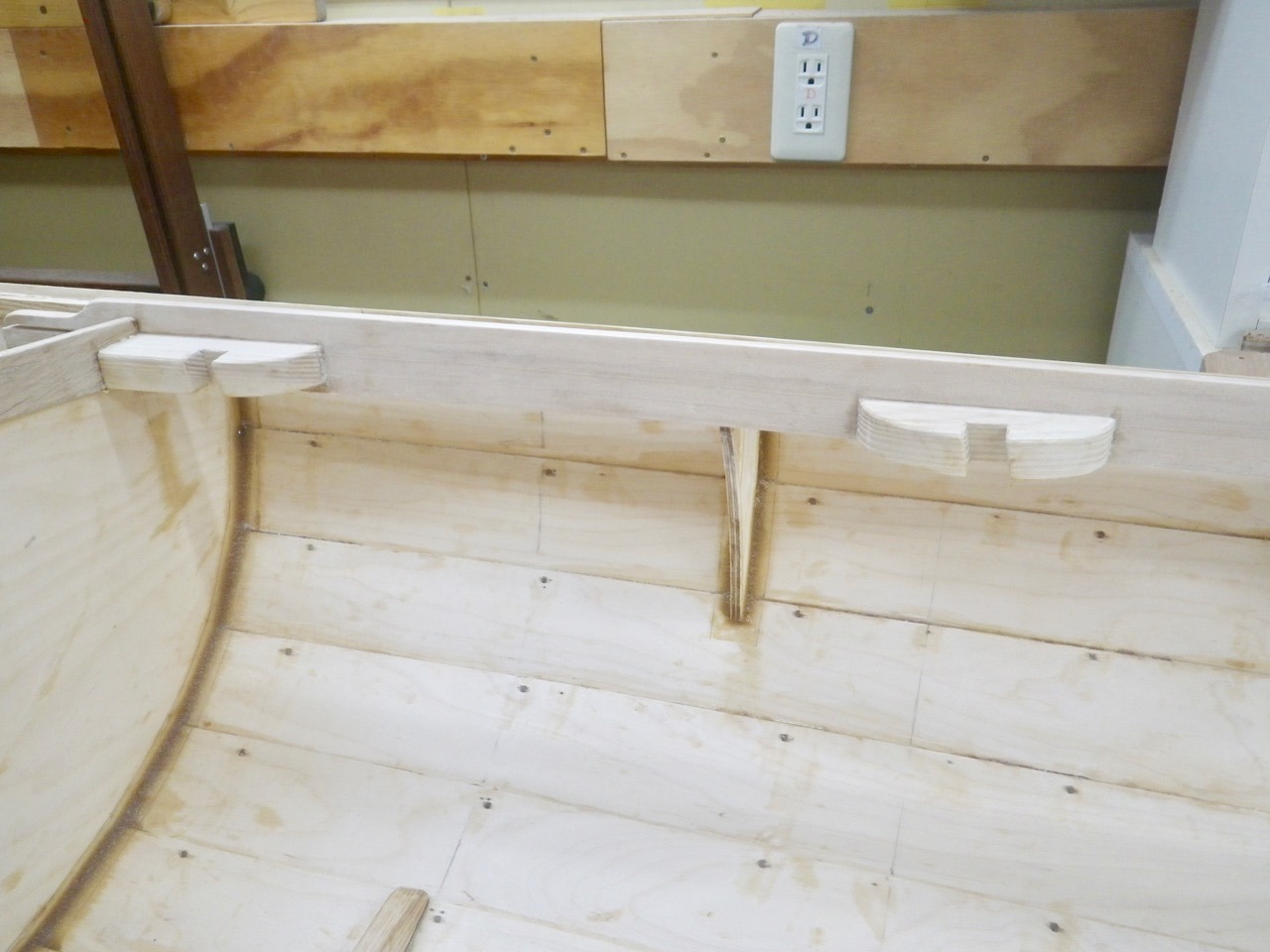

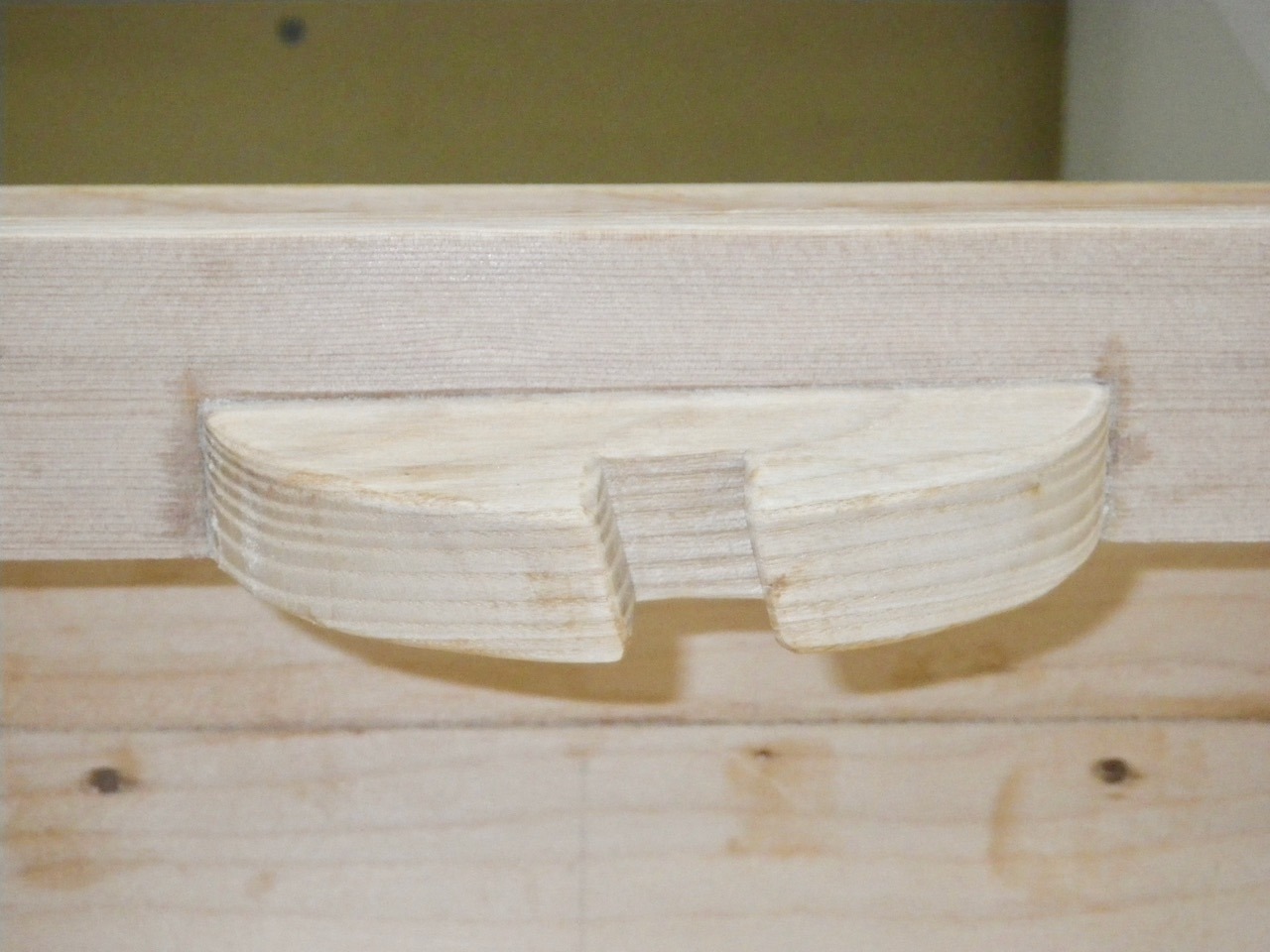

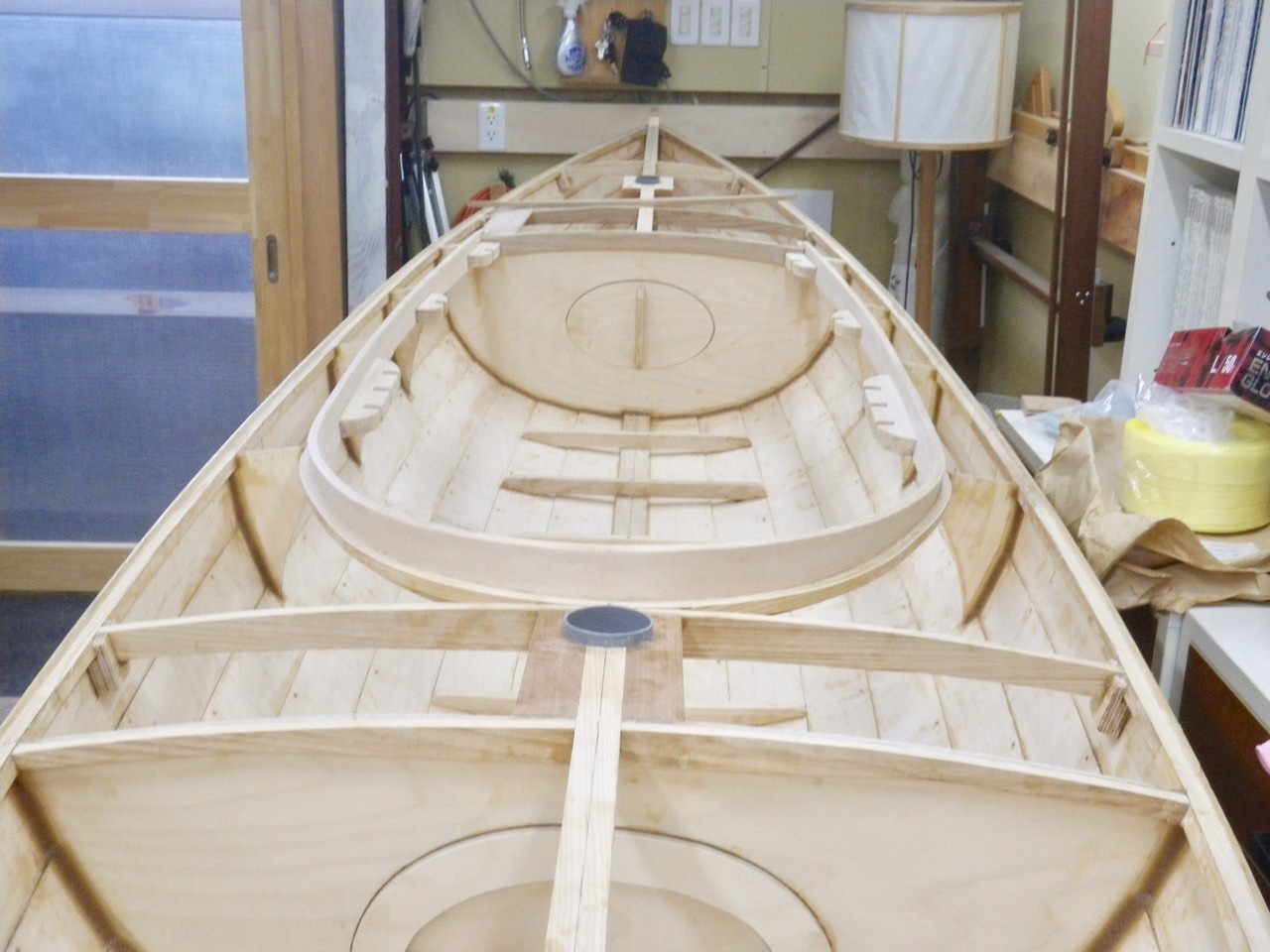

今日も急遽建築現場より部材製作依頼をうけMacgregor canoeの進捗は無しであるが、ブロック・ラック取付清掃後の写真をアップする。

MacGregor Canoe バックレスト ブロック・ラックの取り付け

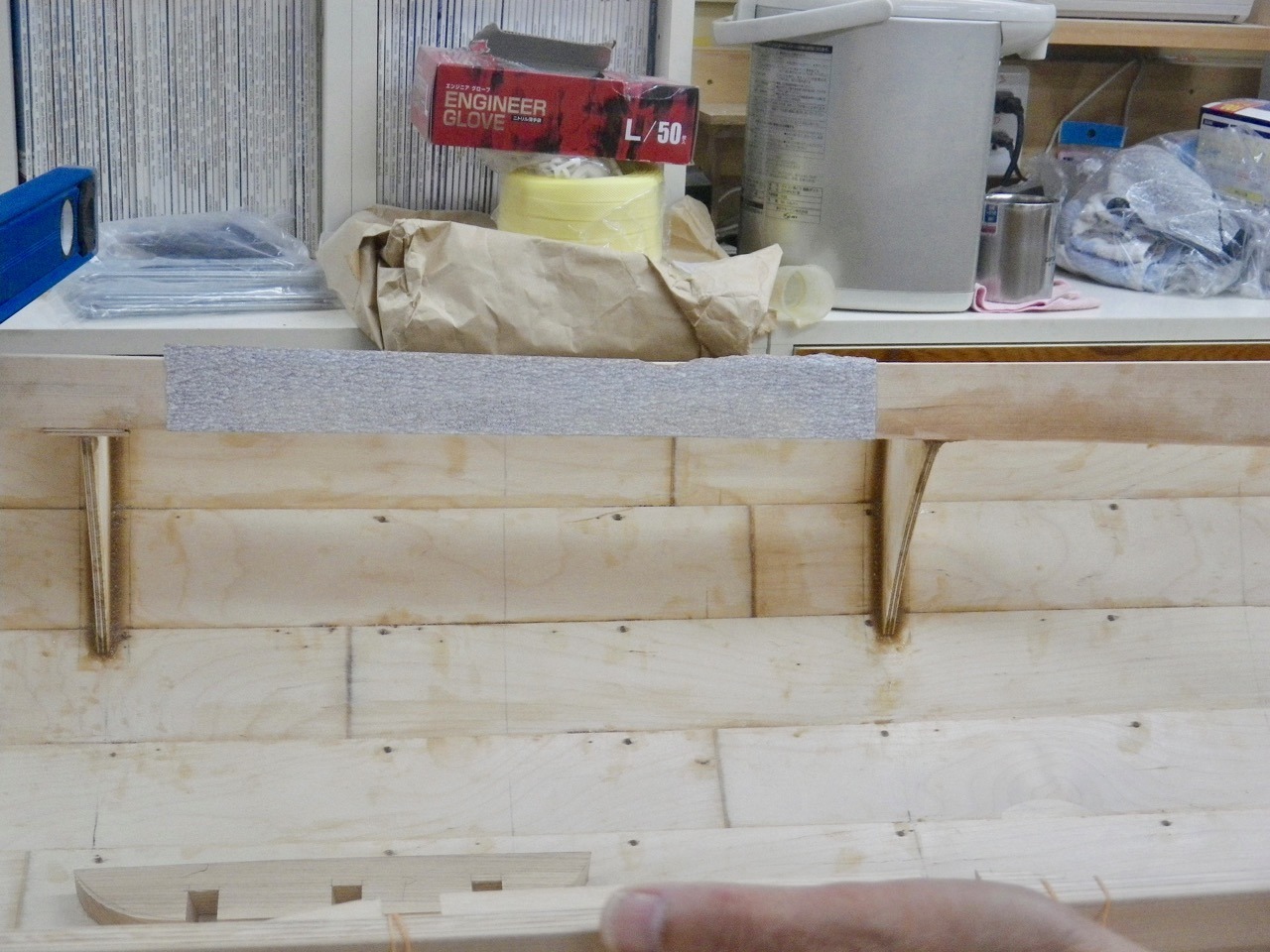

昨日、バックレストのブロック・ラックは一応形になったが、コーミングは緩やかなローリングベベルを持っている。安定して、バックレストを水平に受けるためには、このローリングベベル分の角度補正が必要で、朝から僅かであるが削り直した。また今日はこれらの受け具をコーミングにエポキシ接着するので、サイドコーミングの内外をサンディング清掃した。

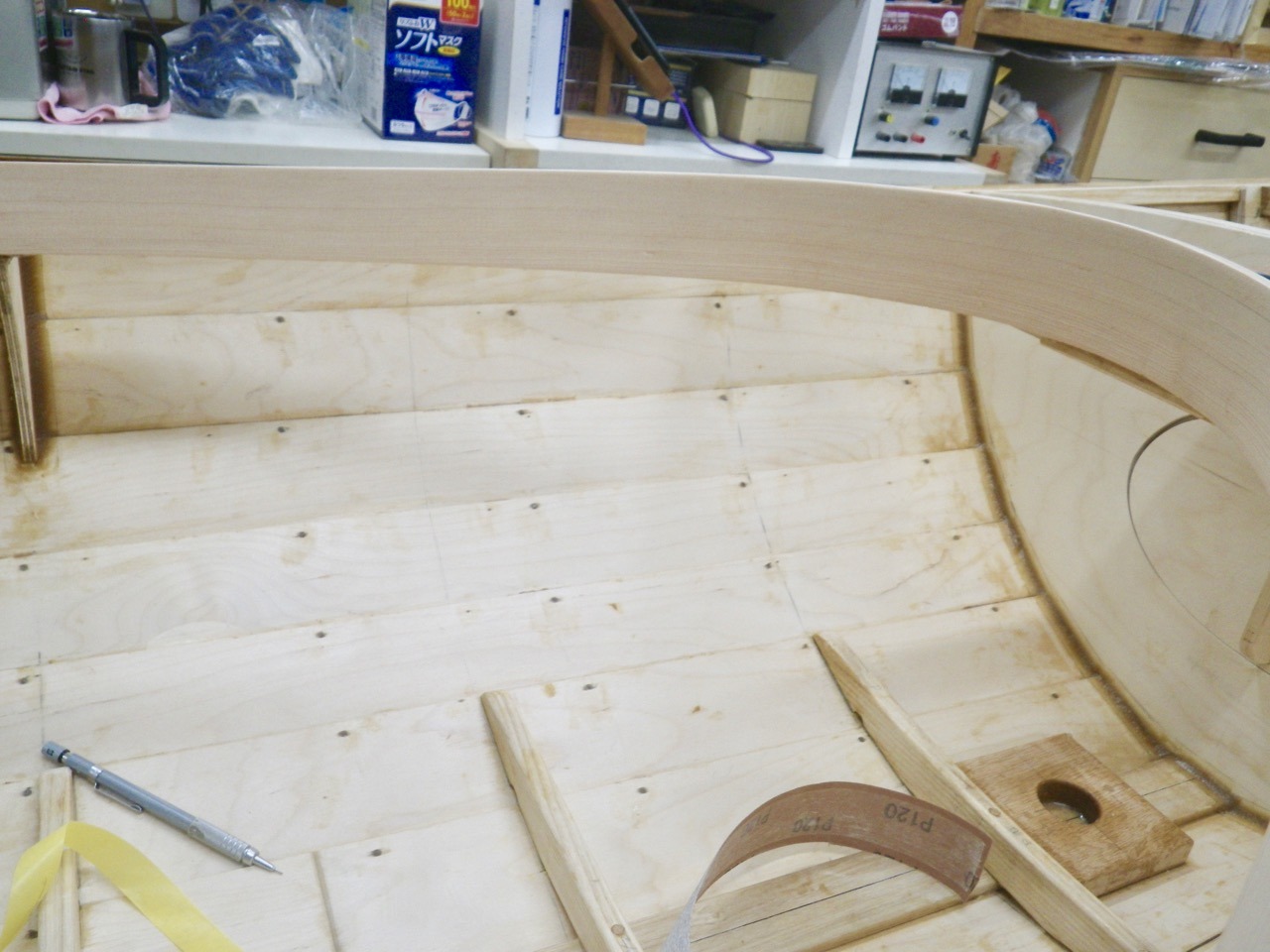

コーミングの内側のサンディングで今までに付けたシミを一掃した。

<

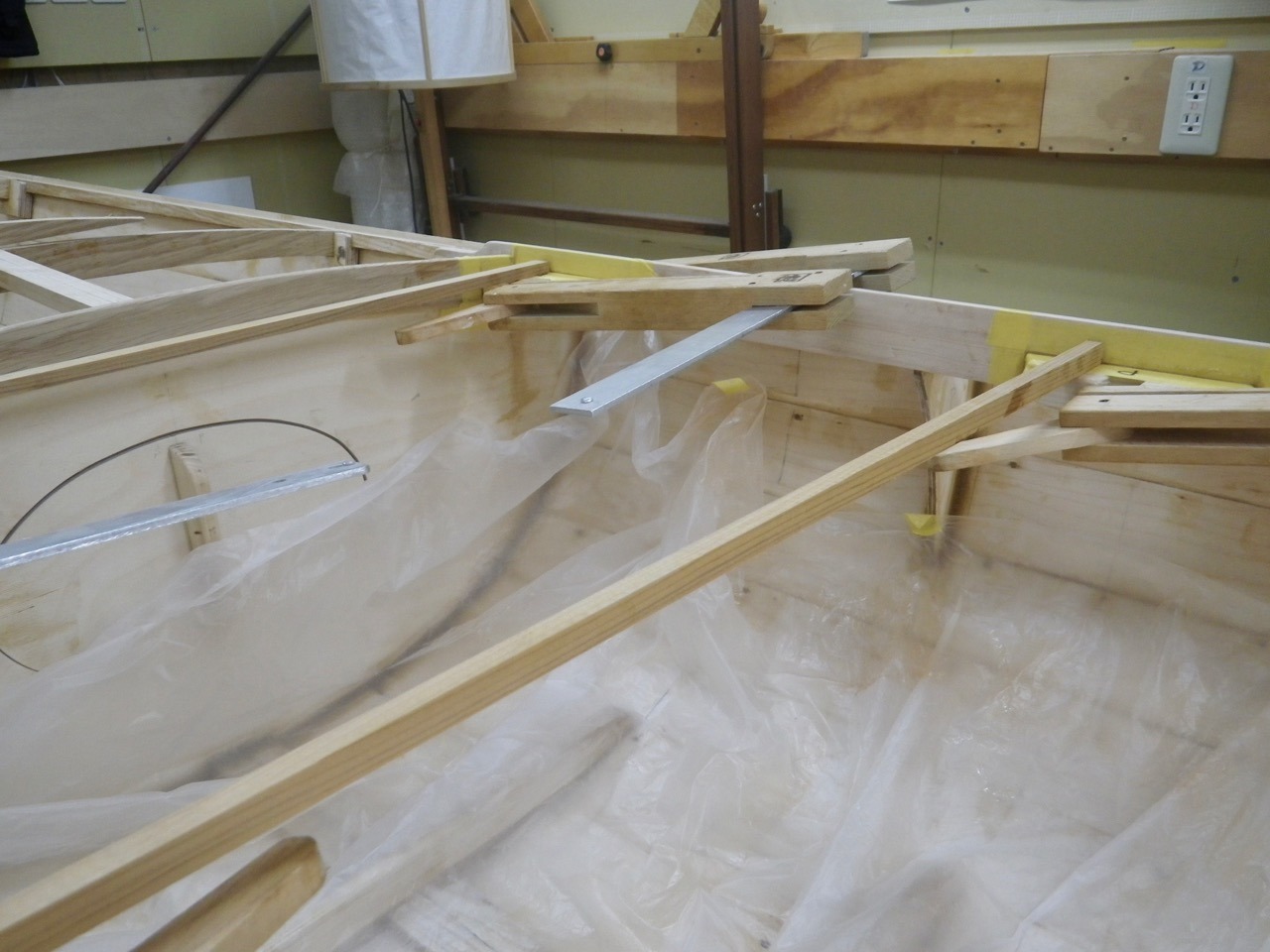

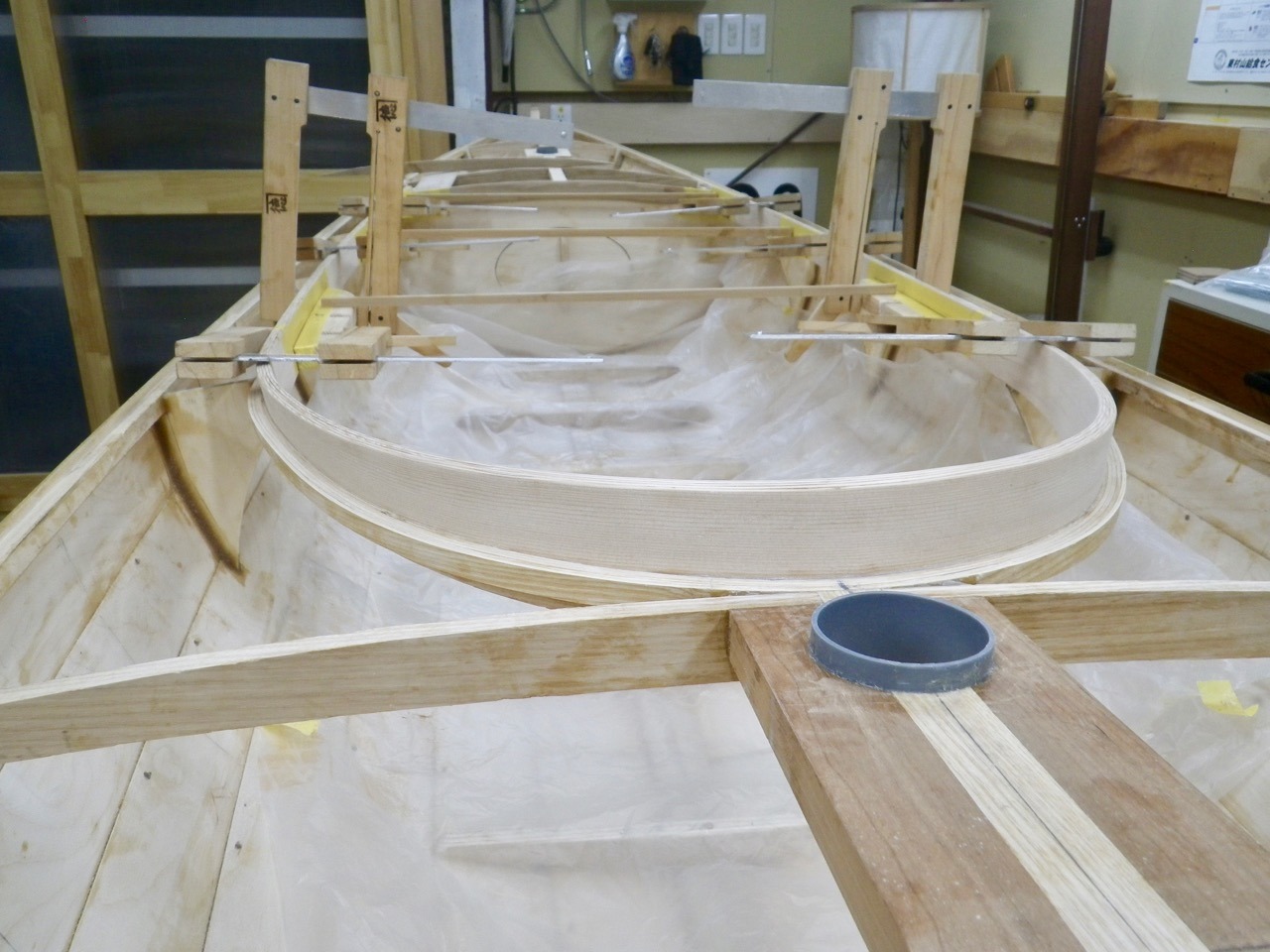

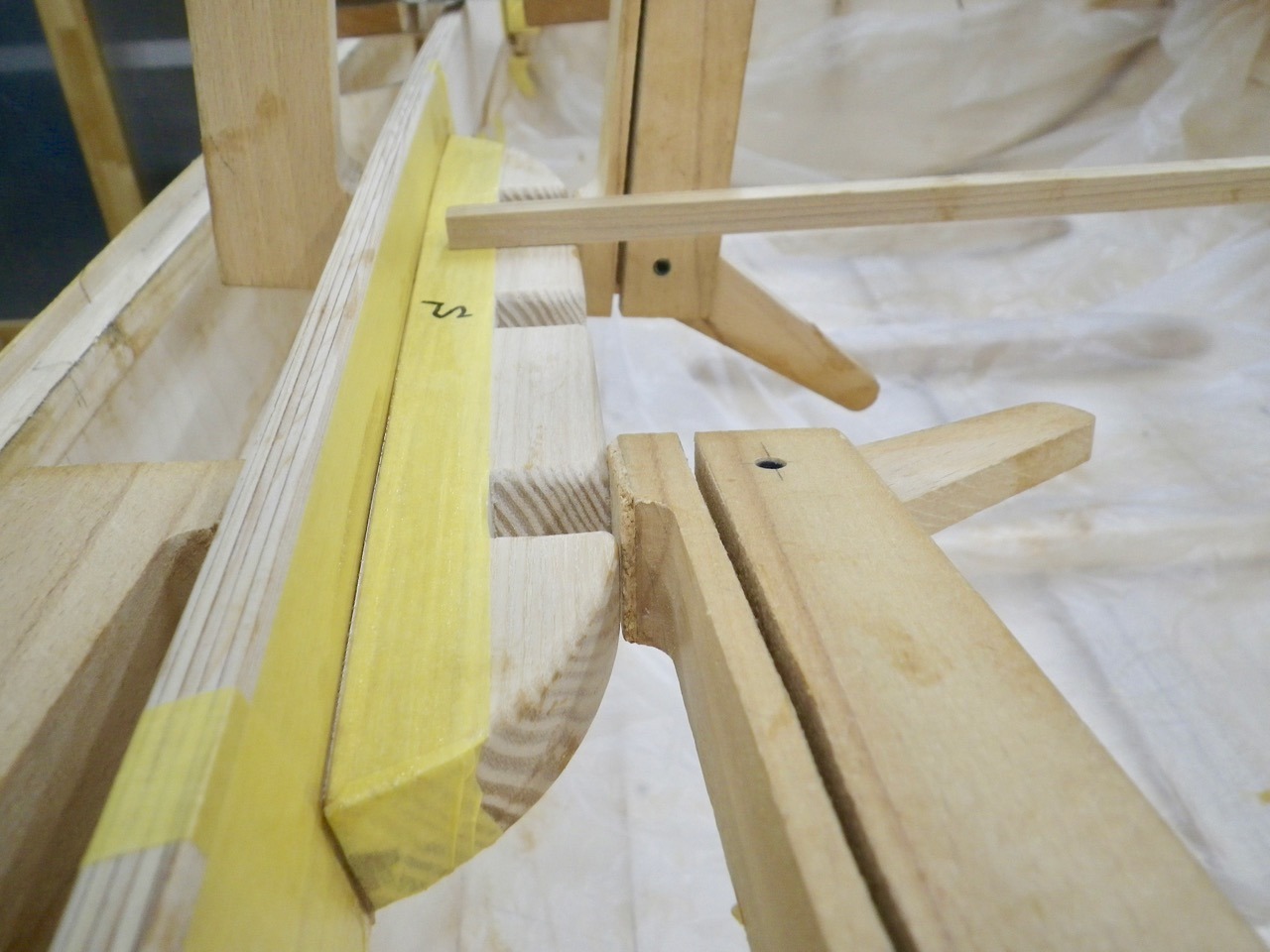

今回は、エポキシ接着するワークを押さえるのに以前製作した木製カムクランプが大活躍した。

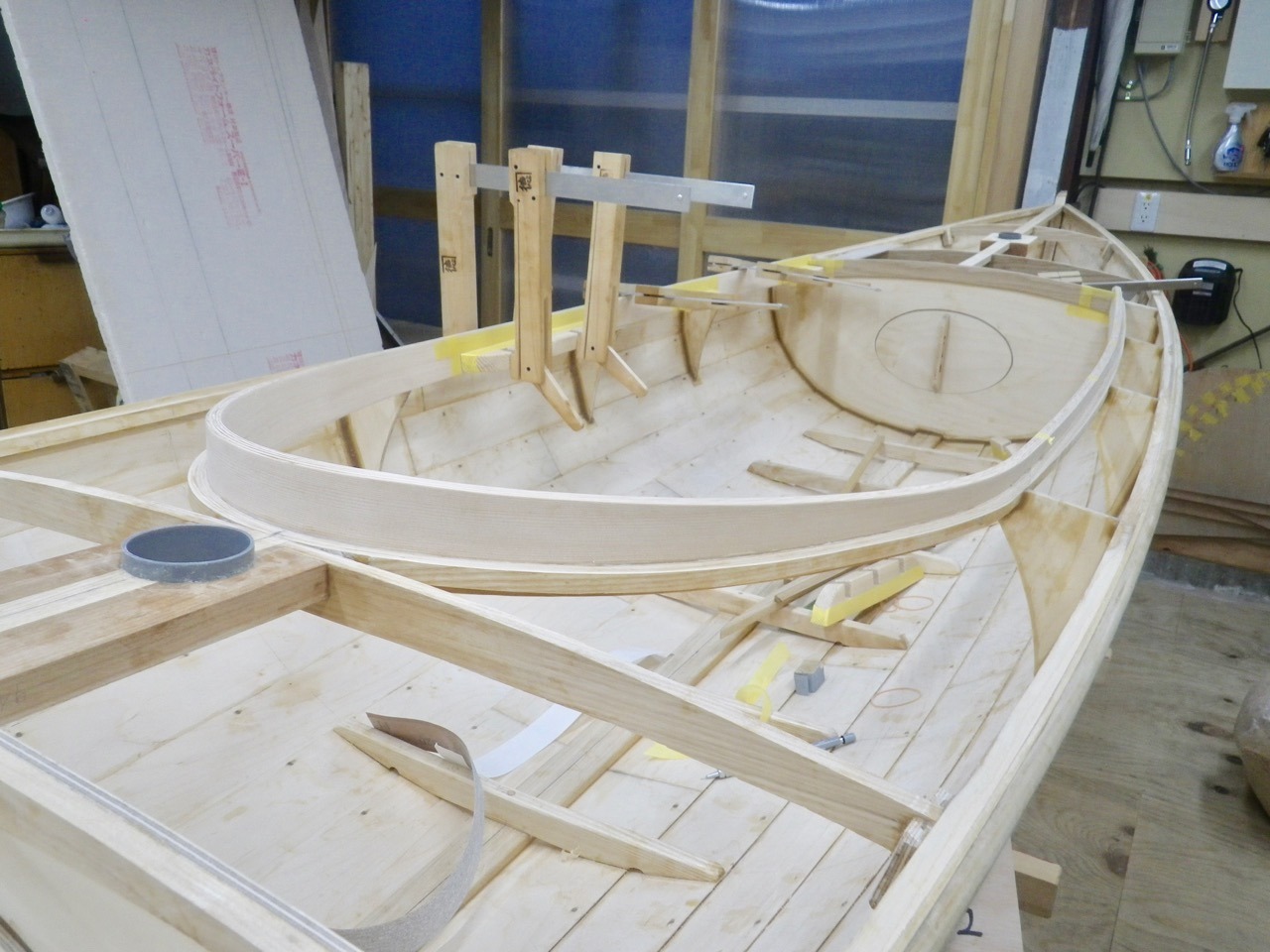

左右のブロックに載せた角材は、削り直しで水平に密着した状態になった。

Macgregor Canoe バックレスト・ブロックとラックを製作

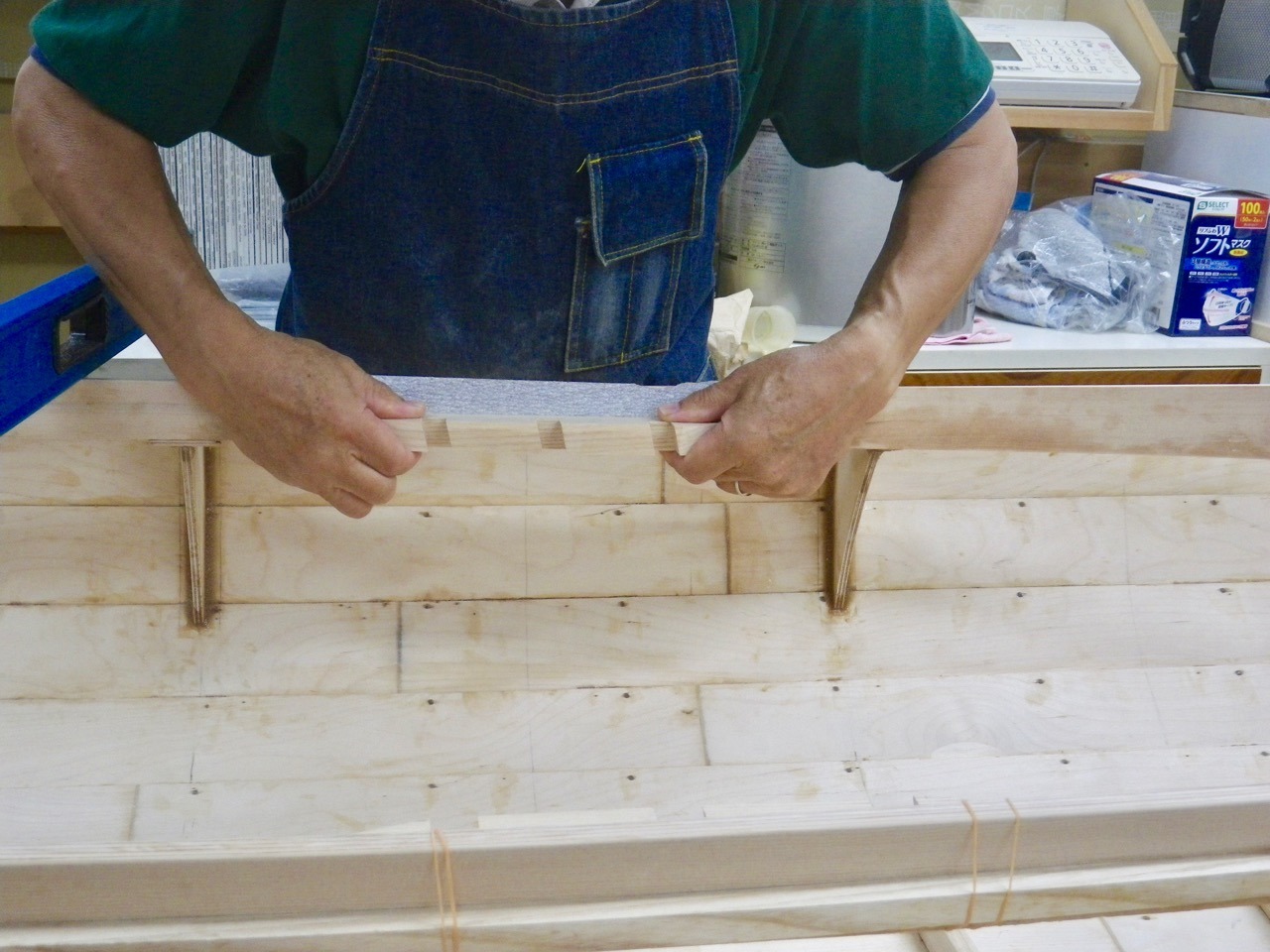

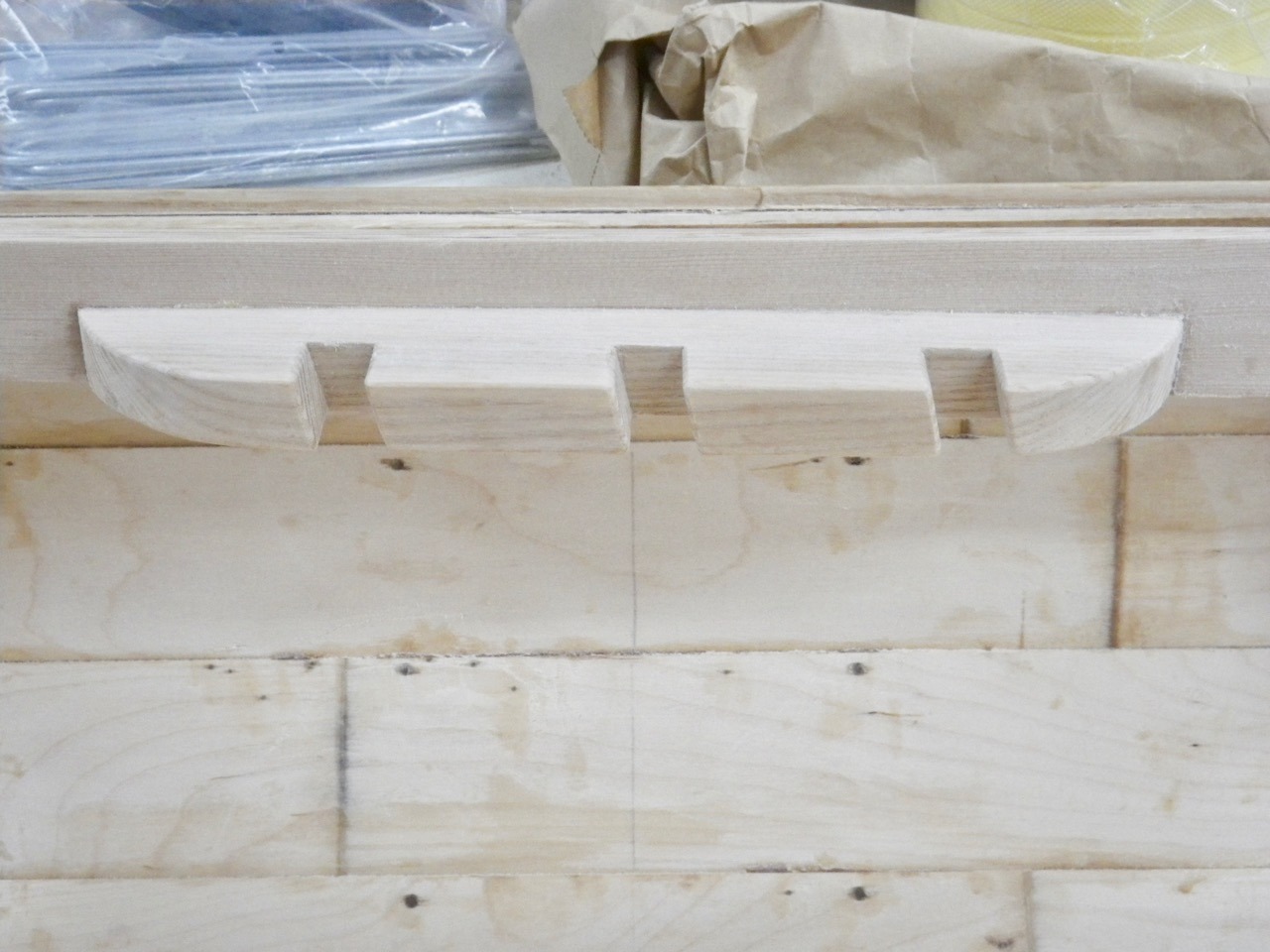

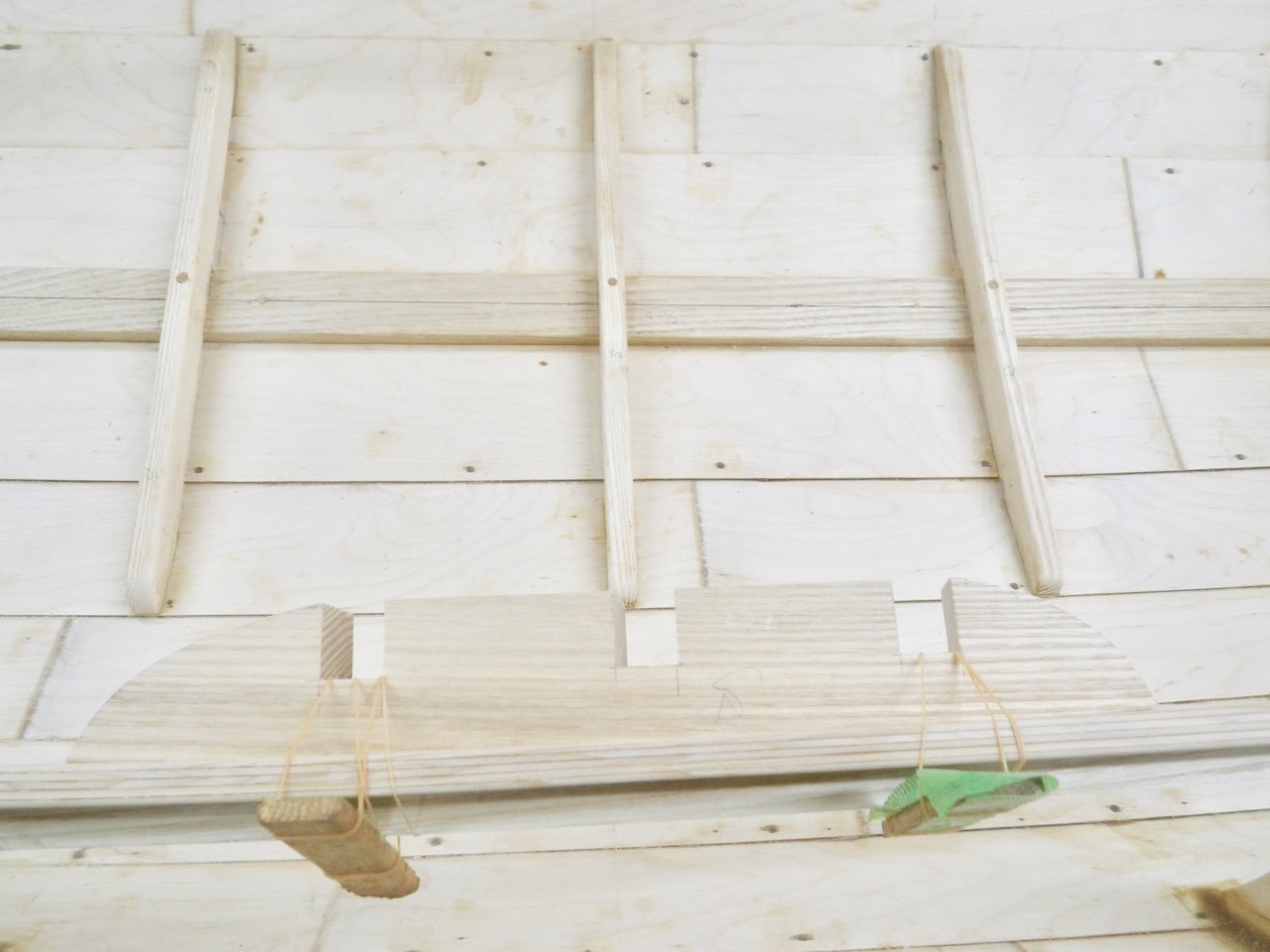

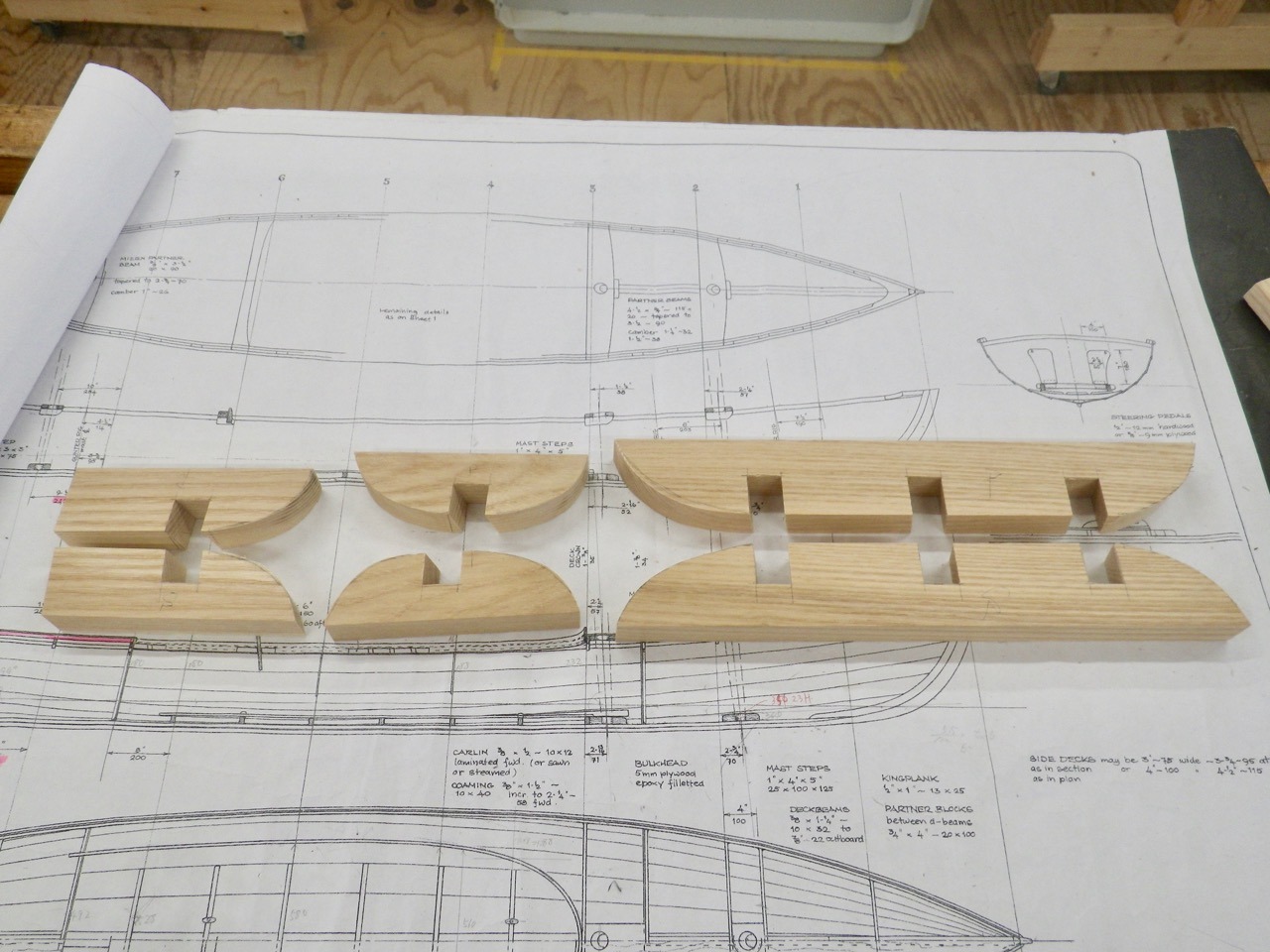

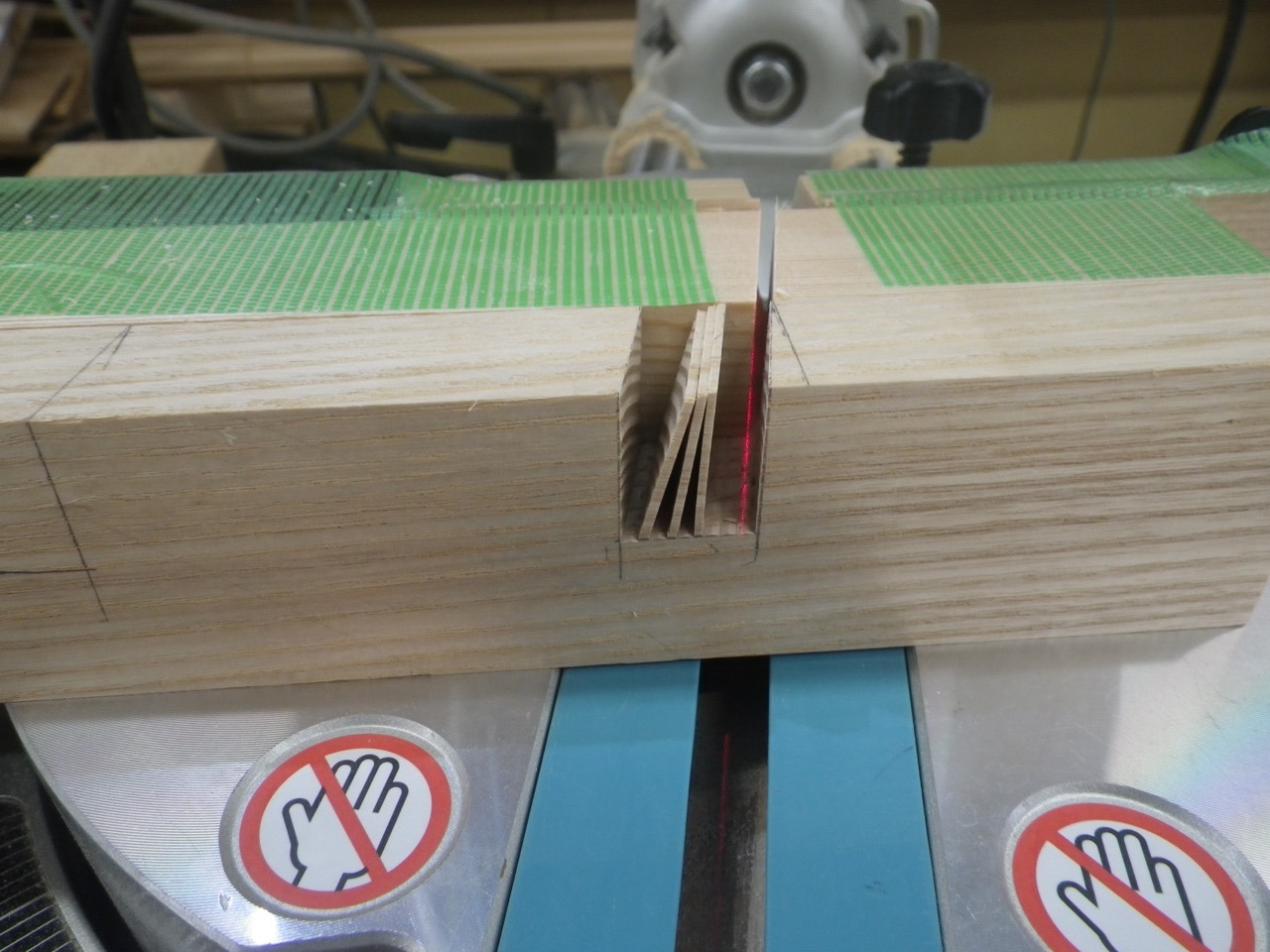

このカヌーは、バックレストが前後に付くので、これを受けるブロック（ノッチ1段）とラック（ノッチ3段）を作製した。これらはコーミングの内側に取り付けるが、ブロックは最後部とその前合計2箇所、ラックは最前列で1箇所となる。全て20mm厚ホワイトアッシュ材で、バックレストを差し込むノッチは、ある角度で傾斜しコーミングのカーブ等にも対応するため複雑な切込角度が必要となる。ここで、最近導入したスライドマルノコが活躍した。まさにコンパウンドマイターソーと言う通り斜め切と鋸刃の傾斜も同時に出来、さらに切込み深さ調整ができる。出来たブロックとラックをコーミングに取り付けるが、スクライビング手法でカーブをトレイスし豆鉋で削り出し、最終調整は同曲面に貼り付けたサンドペーパー上で摺り合わせジャストフィットさせる。
