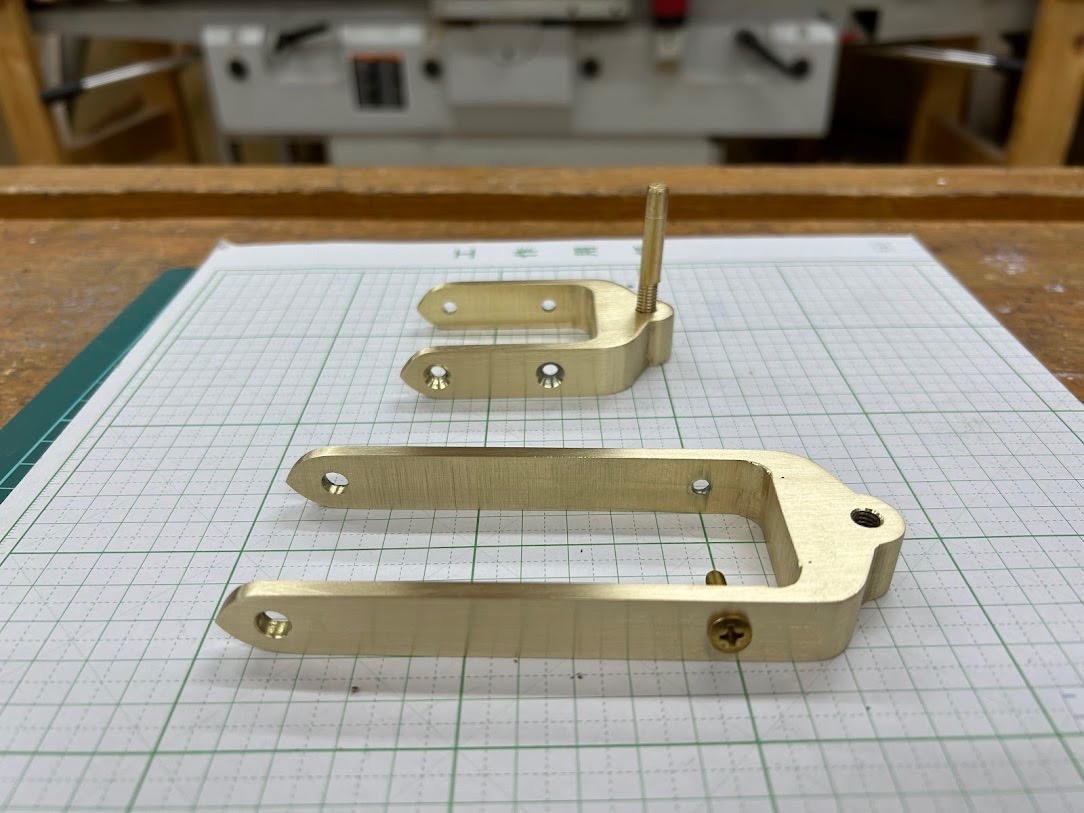

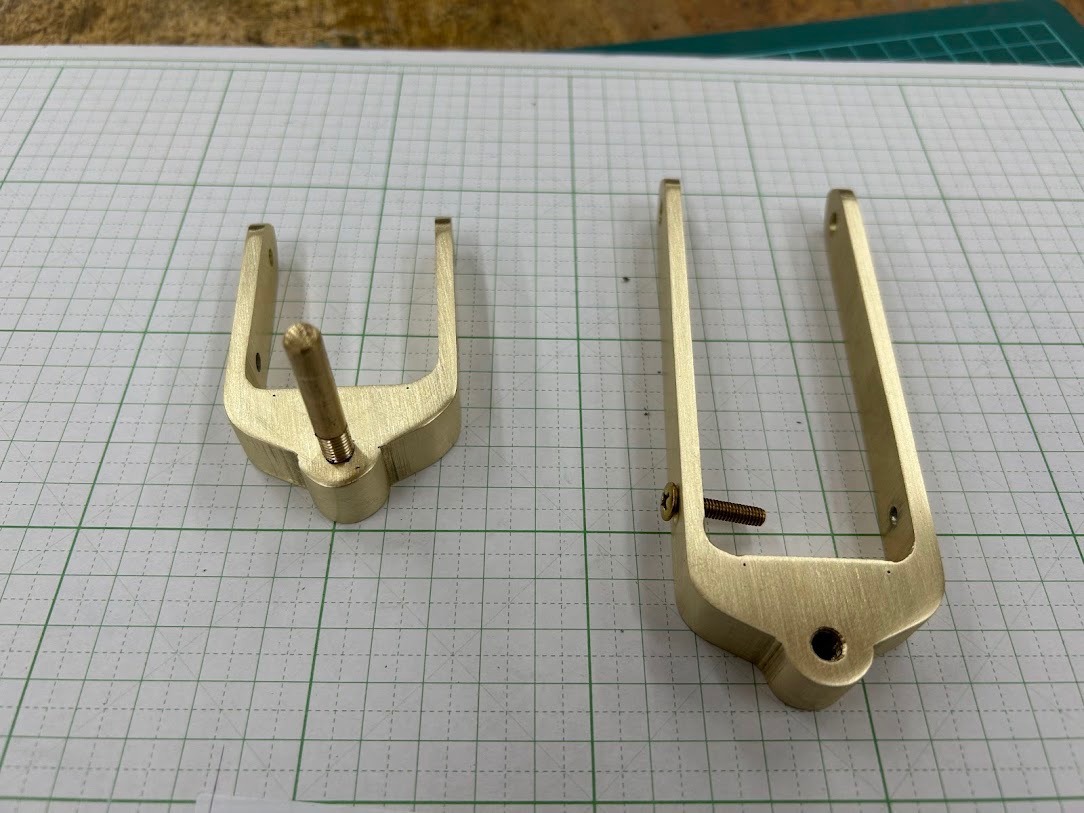

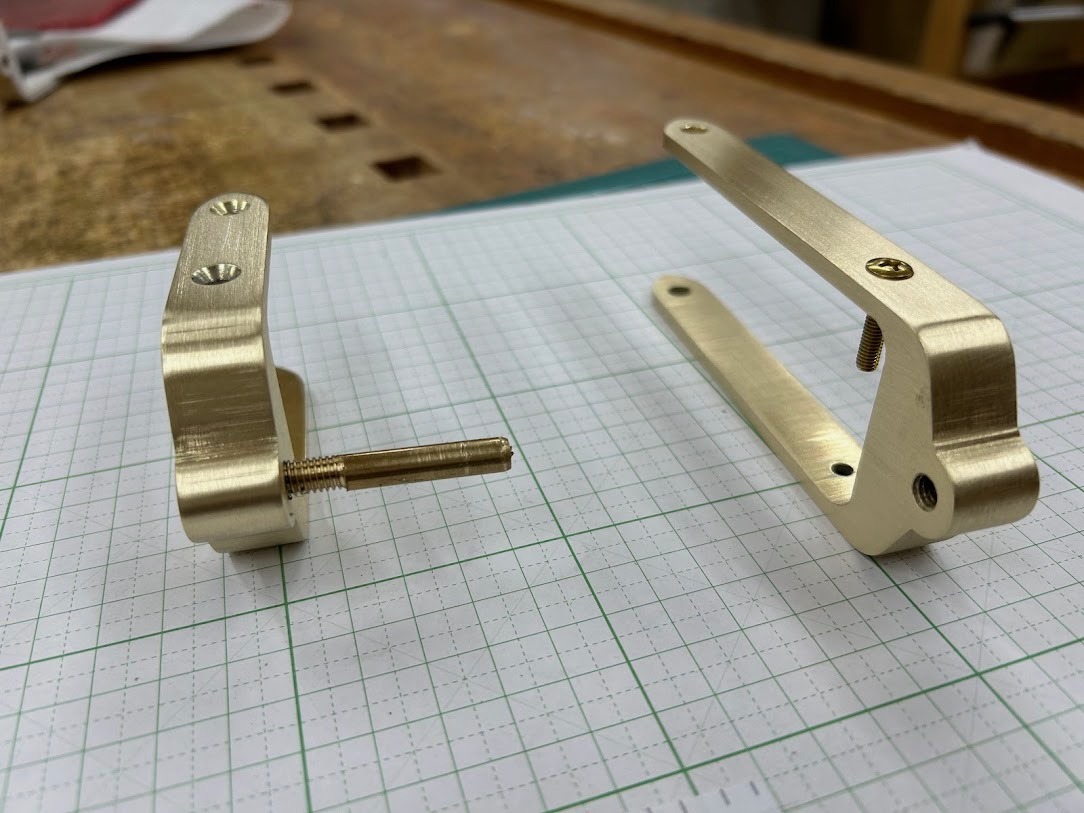

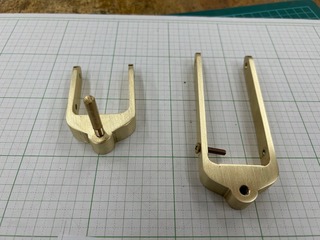

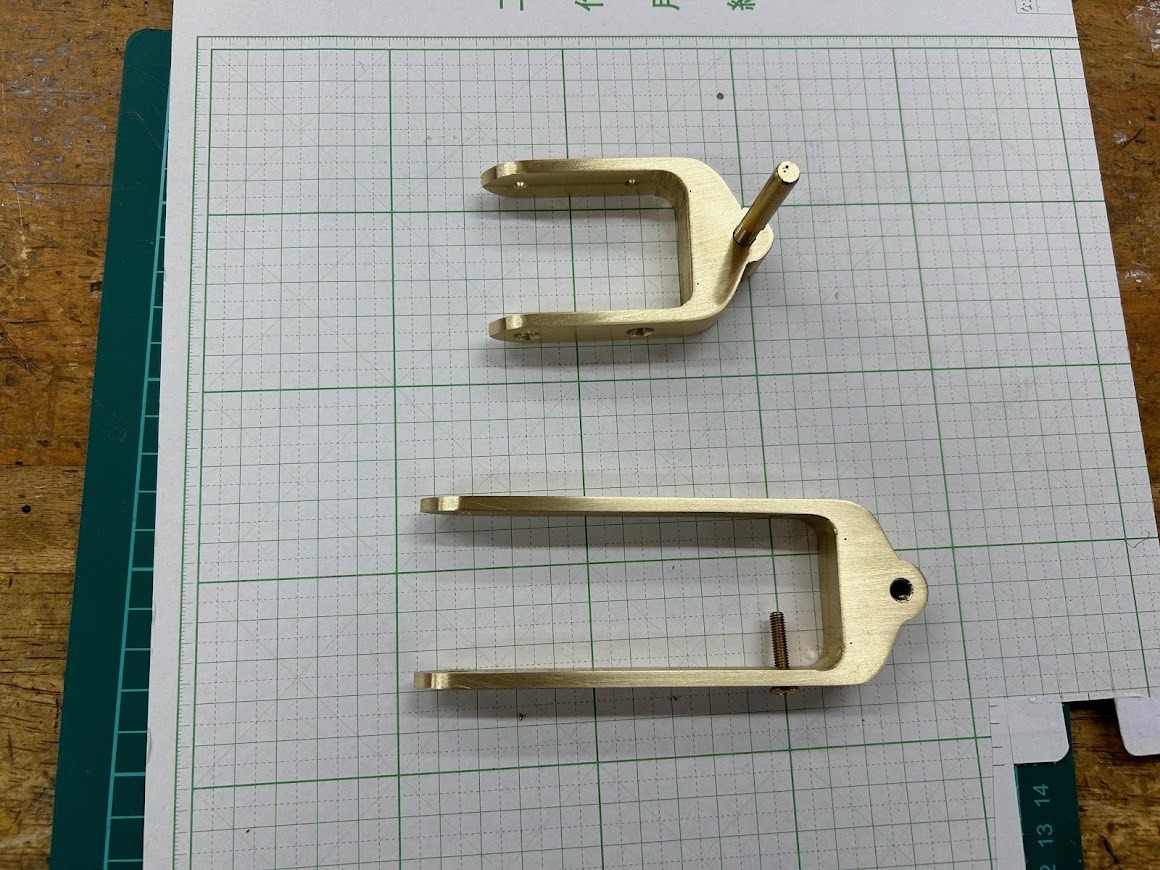

Macgregor Canoe ピントル大・小の整形完了

今日は、大きい方のピントルを切出し整形、そして昨日切出した小さい方も含めサンディング研磨を完了した。６ΦのピンはM6ねじをダイスで切り取り付けることになるが、今日は１本試し切りしたが軸ブレが有り時間を取り慎重に工作することにした。

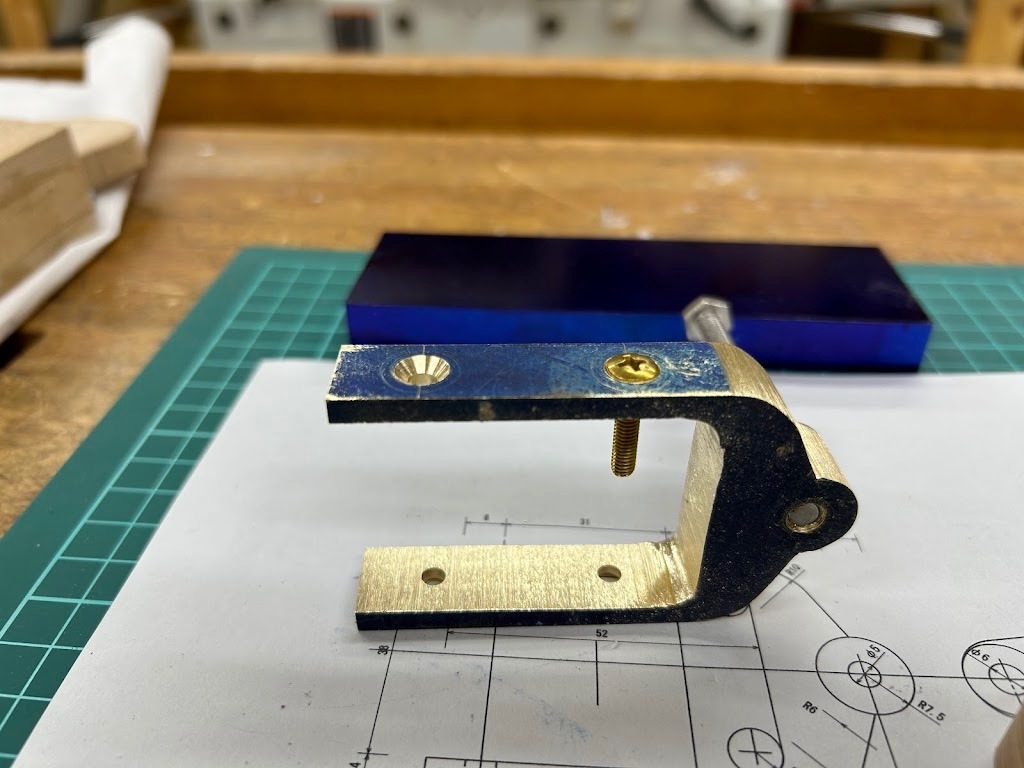

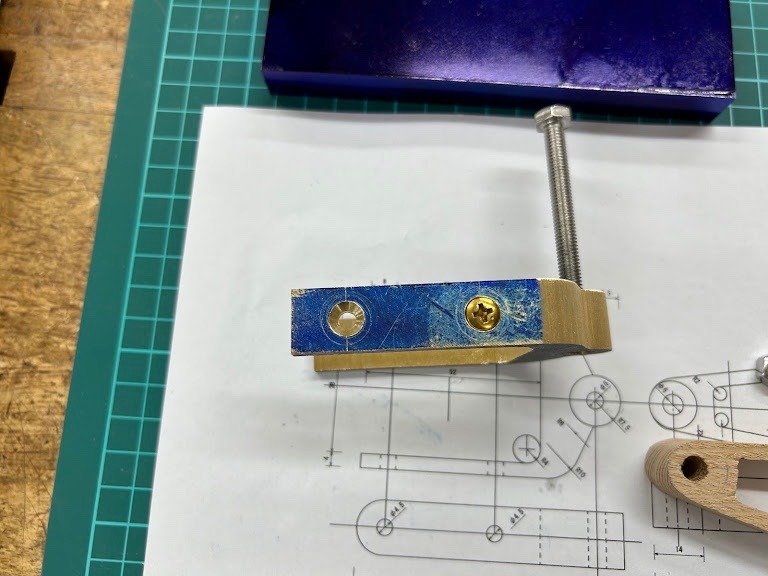

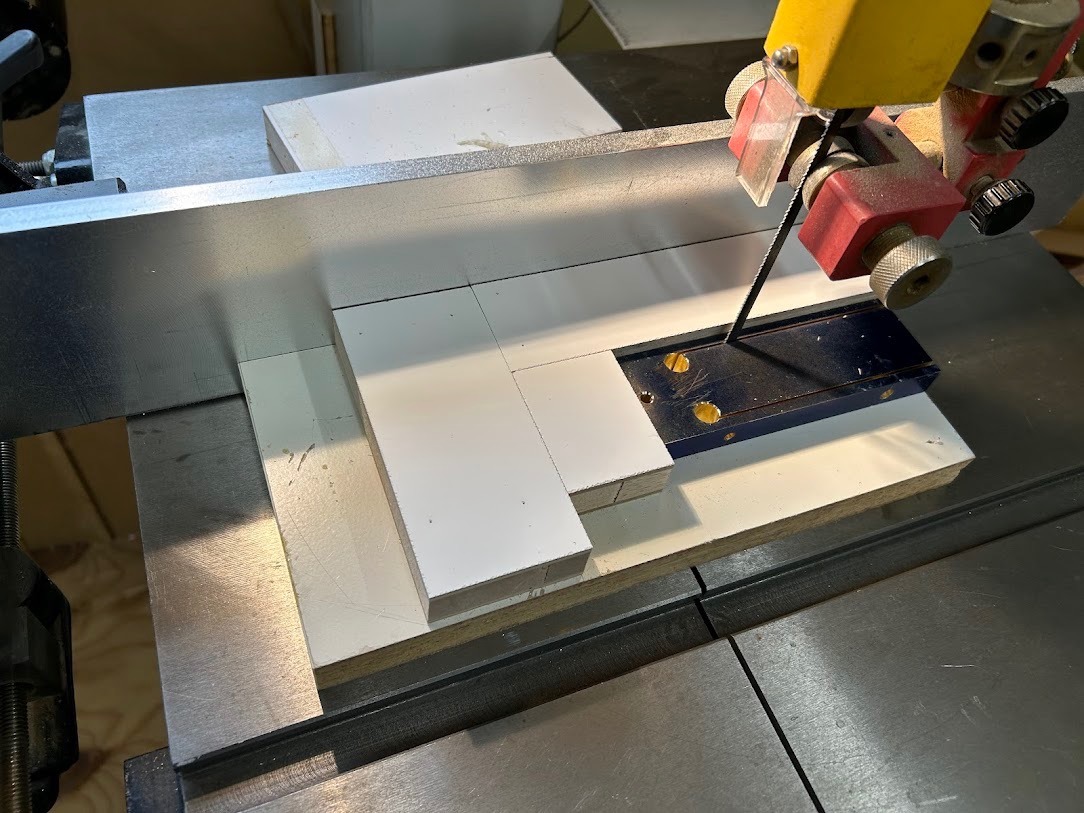

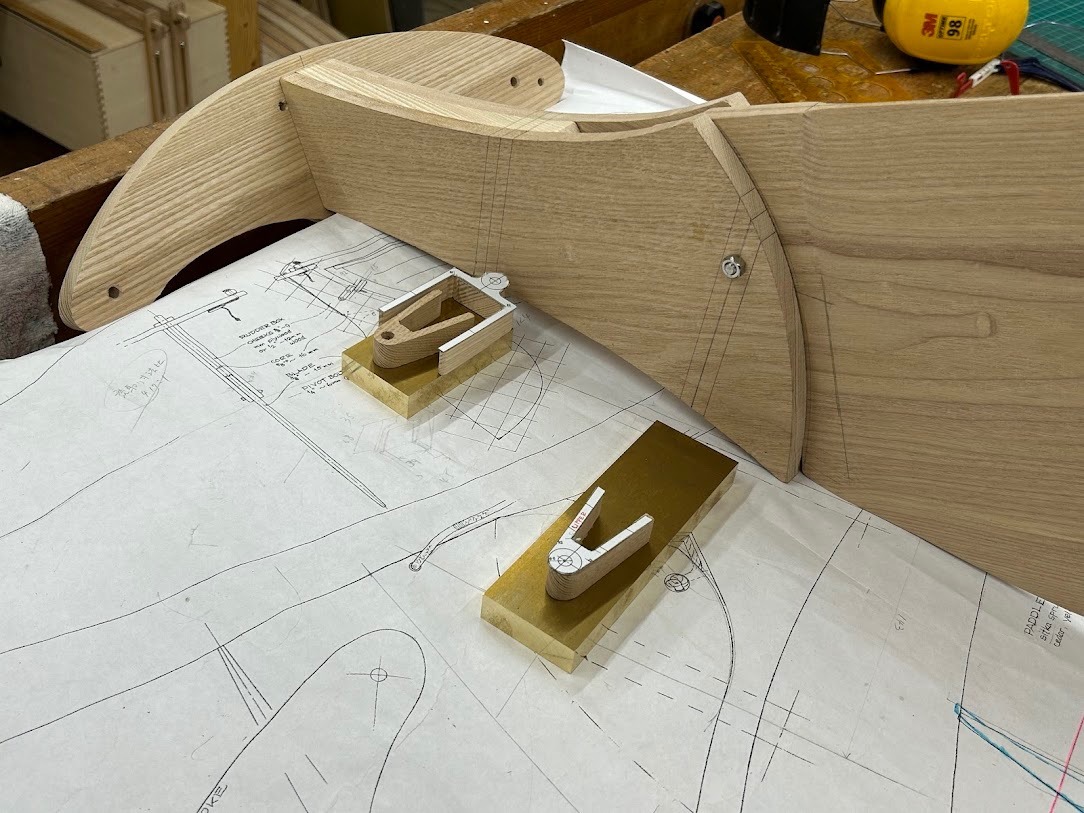

Macgregor Canoe ピントルを一つ切り出す

先週末作製したラダー金物のモックアップで実装時の実験検討を行ったところ、ラダーに取り付けるピントルの迫り出しがまだ少なくピントルのピンがラダートランクにあたっていた。そこで、ピントルのピンの位置を外へ４ミリ出し干渉を最小限に抑えた。

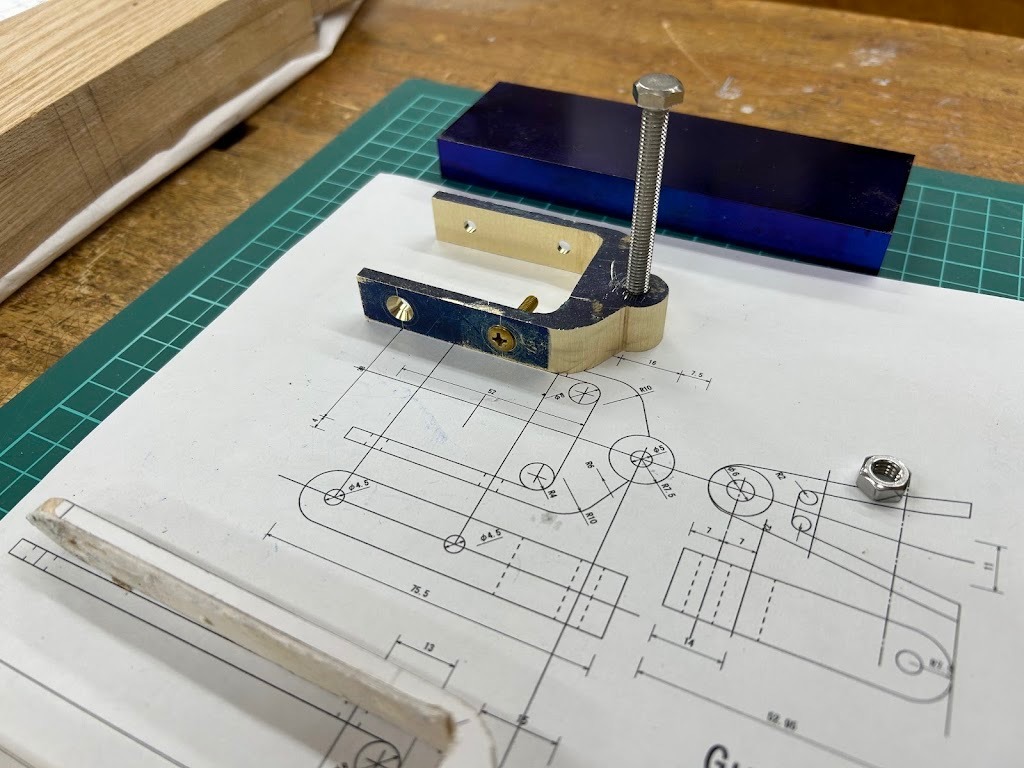

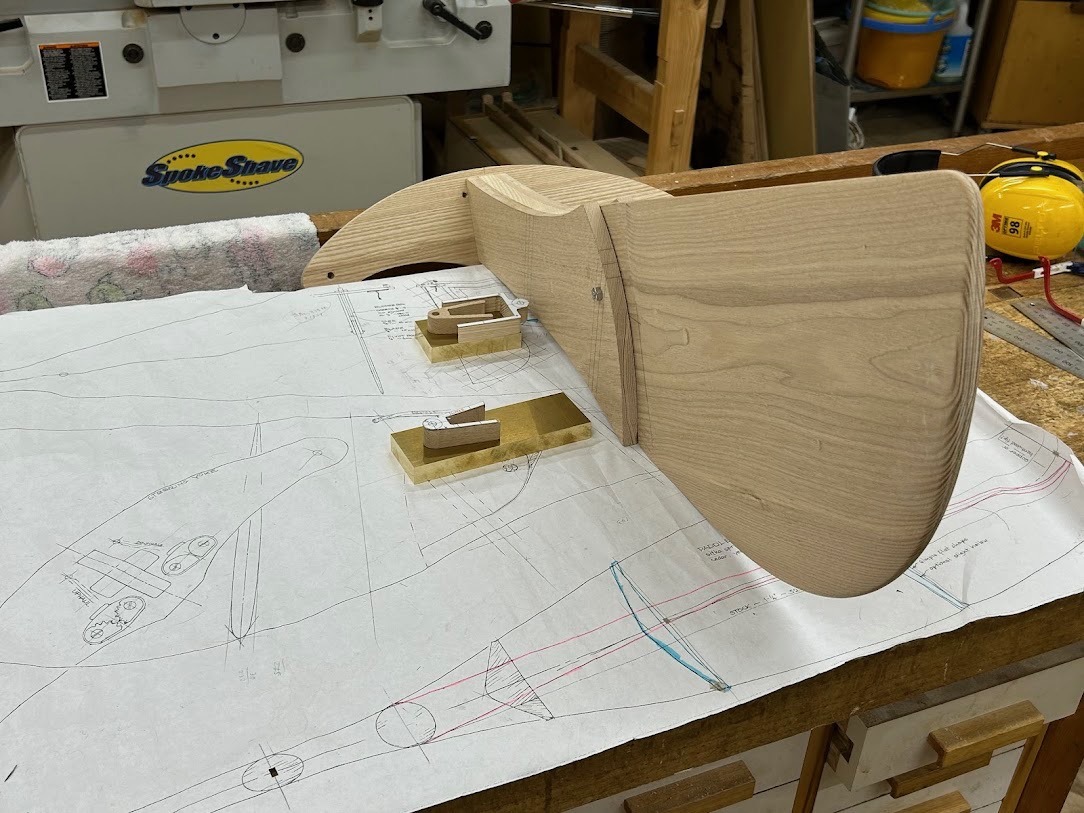

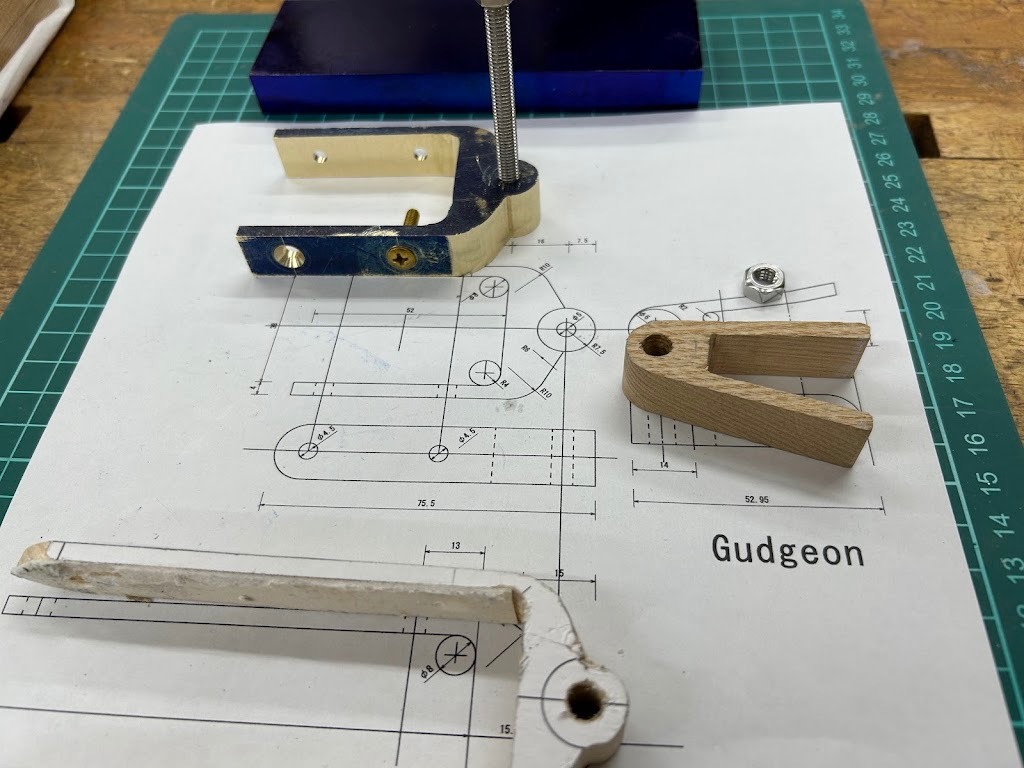

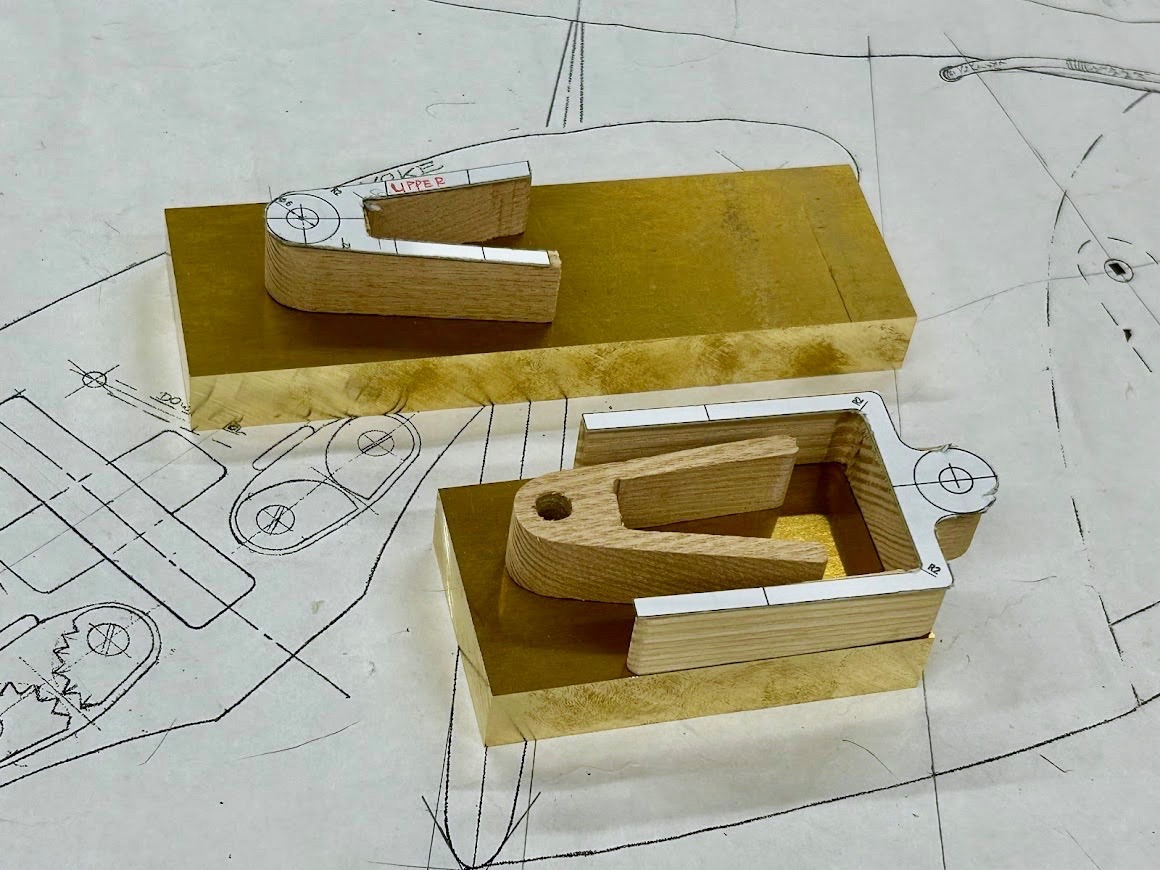

Macgregor Canoe のガジョンとピントルの検討

昨日から始めた本金物の製作は、特注しておいたネーバルブラスから切り出すので一発勝負の工作となる。そこで、もう少し慎重にガジョンとピントルの寸法と形状を検討するため更にモックアップを作製した。
