曲げ治具のベアリング検討

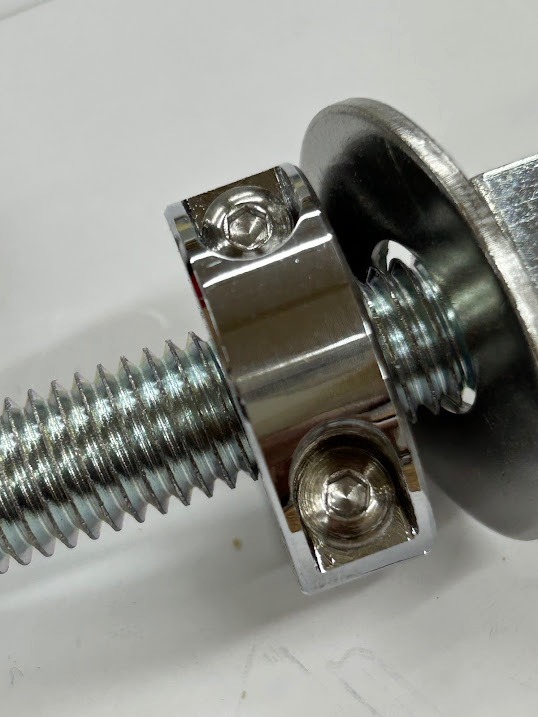

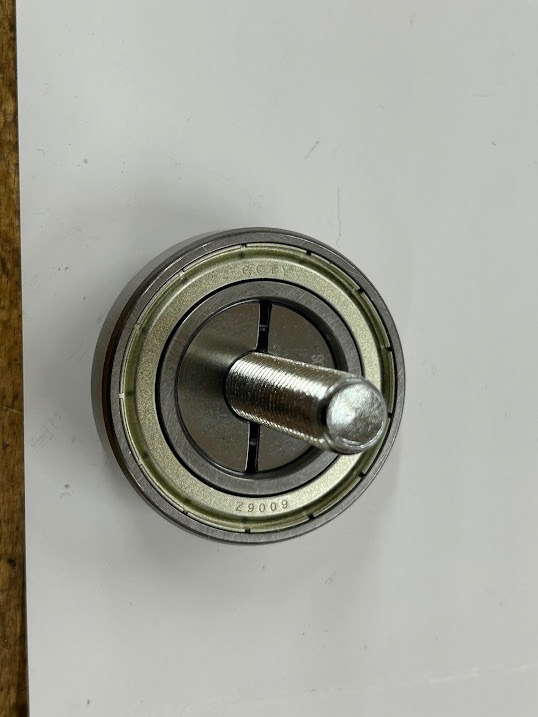

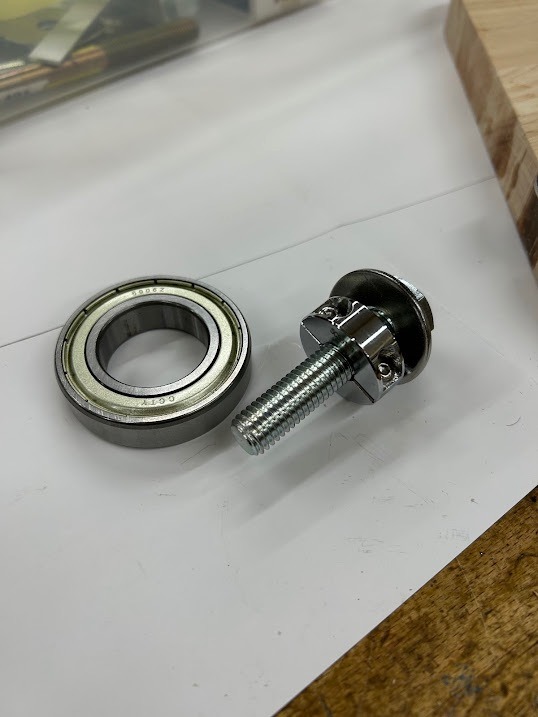

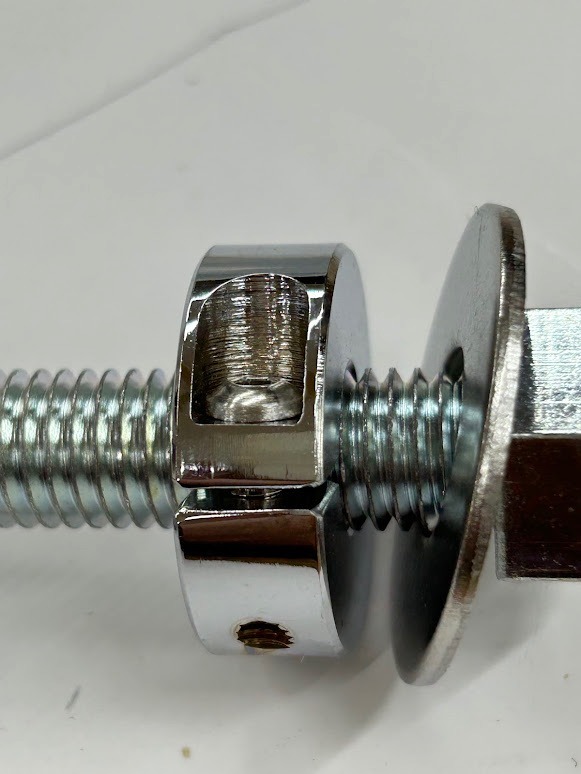

年末で昨日から休業日としているが、清掃等の合間を見つけ曲げ治具の検討を続けている。今回は回転側のベアリング外径を２８Φから５５Φと大きくした。理由は、曲げ半径が小さいと回転側ベアリングの中心軸と支点軸とが近づき過ぎて製作が困難になるからである。ベアリング外径を大きくすると内径もそれに比例して大きくなり外径55mmでは、その内径は30mmとなりM12ボルトを直接固定できないのでセットカラーなるスペーサを使う必要がある。今回は分割セットカラーを安く入手できたが、これを固定する付属のキャップボルトでは角が少しはみ出てベアリング内に挿入できないので、色々とボルトを探したところボタンキャップボルトを見つけ更に少し外周をグラインダーで削り、上手く納める事ができた。

アルミフラットバー曲げ付けジグ検討

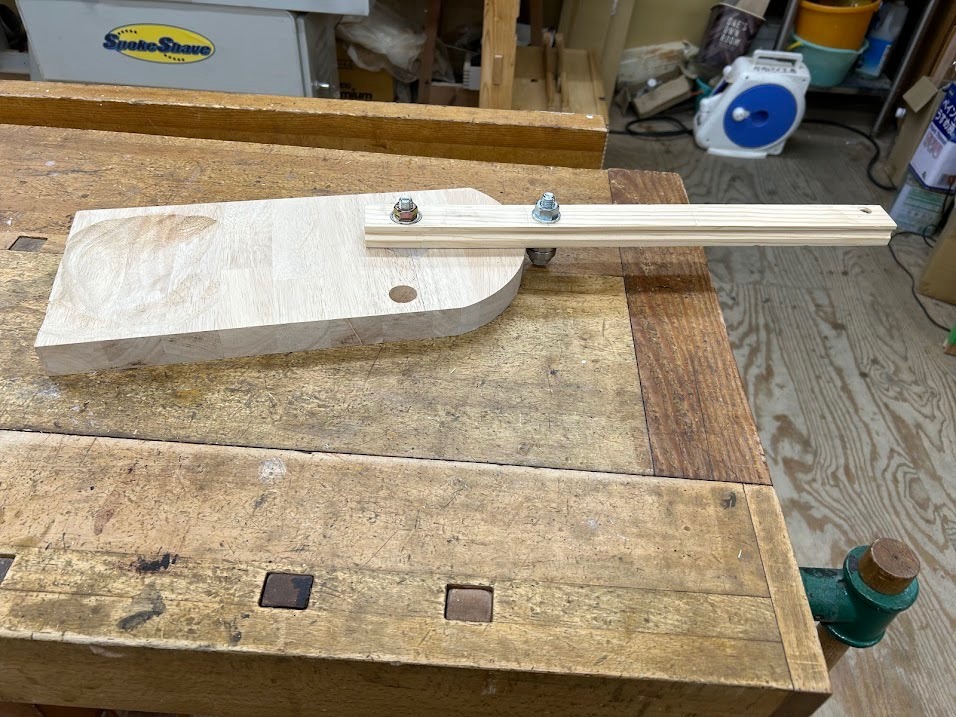

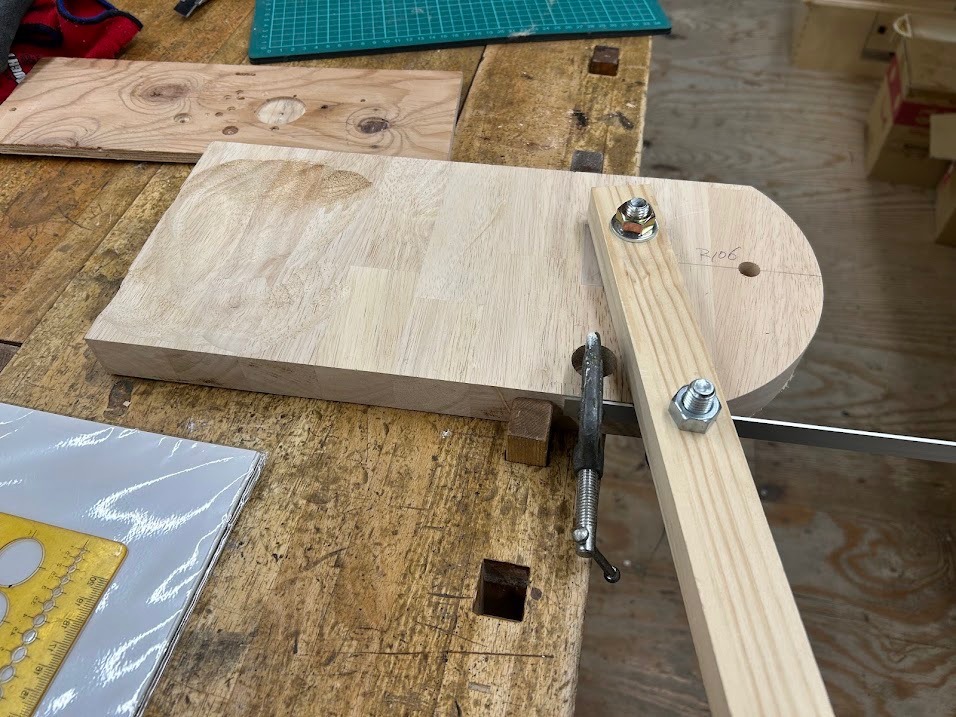

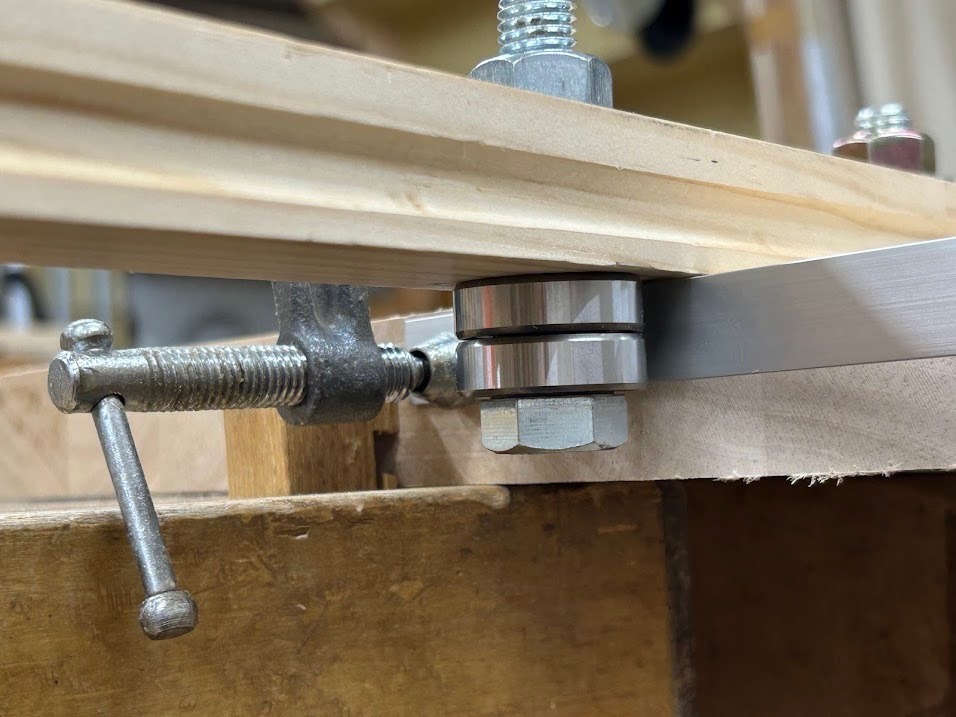

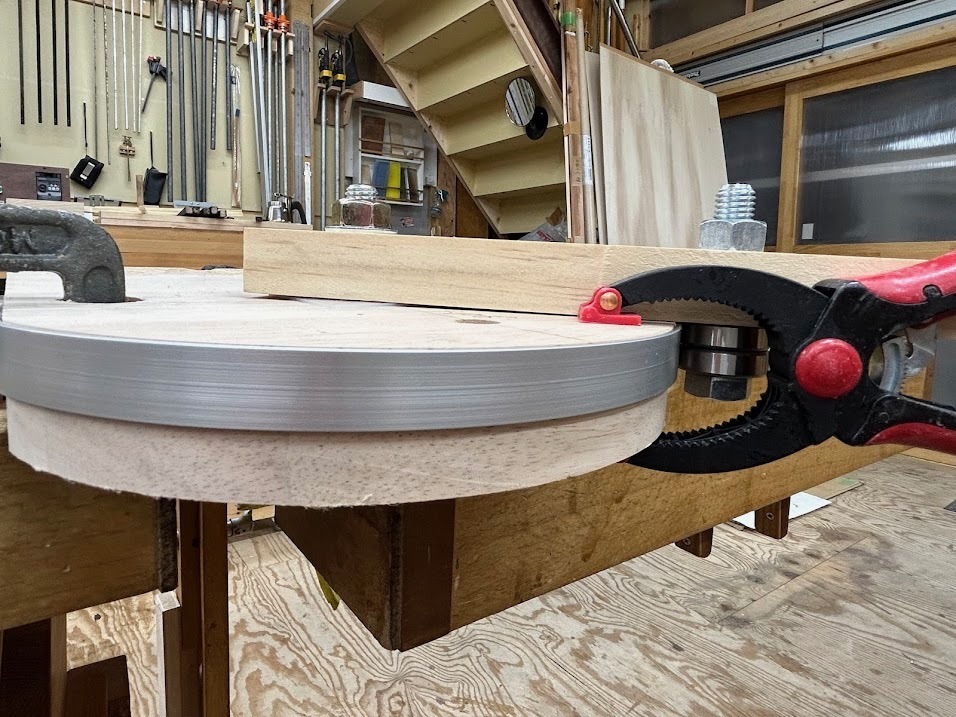

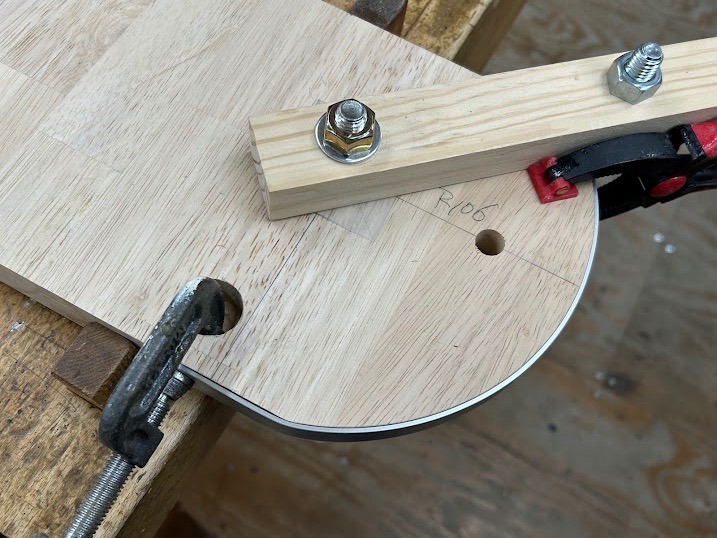

アルミのフラットバーを、曲げ付けための曲げ治具を検討中。まだアイデアの段階で、端材と回転軸にはボールベアリングを取り付け試してみた。結果、大変快適に曲げ付（R106)けできたが、本番の小径カーブ（R36程度）では、かなりの曲抵抗が予想される。続きは正月明けに再開予定。
