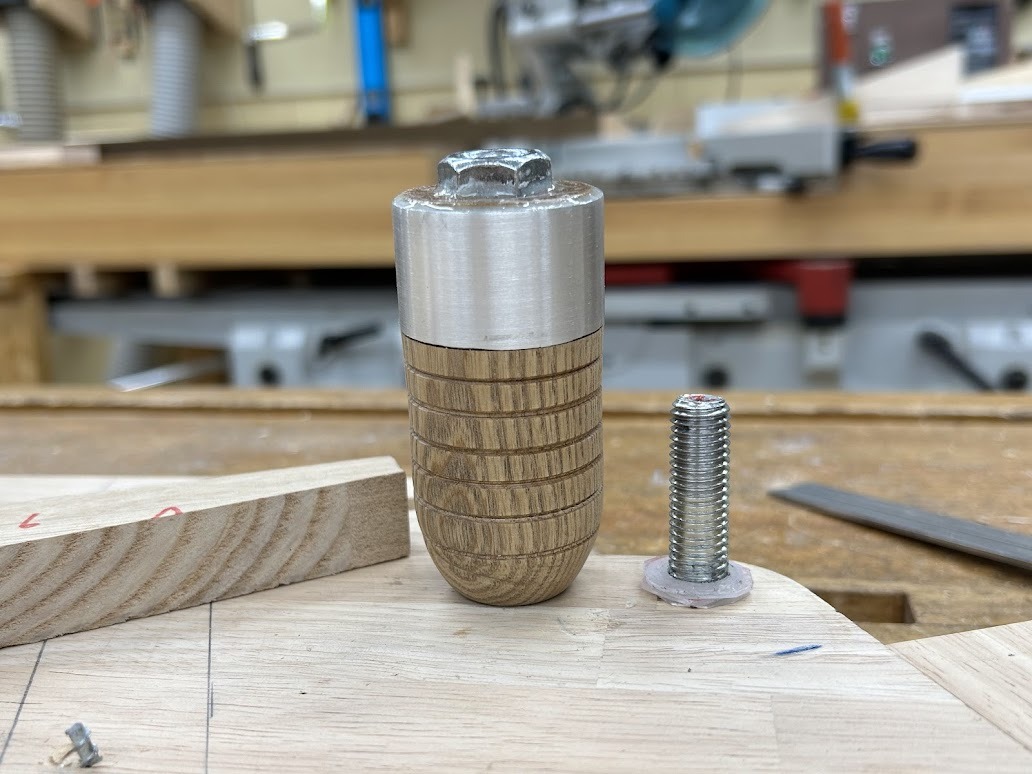

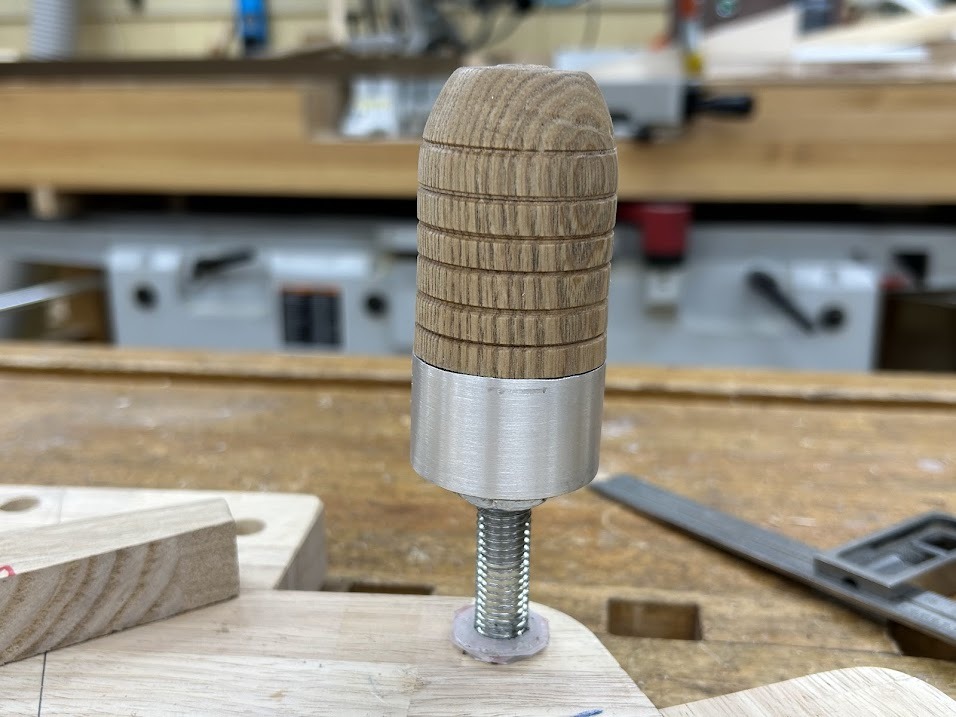

回転部の支点固定ナットに木製グリップ

曲げ付け治具ハンドルを治具盤に固定する際は、底裏面から回転軸ボルトにナットをスパナやソケットレンチで締め付けていたが、ローラ軸固定ナットの締め付けもあり、同作業を少しでも簡略化するため、写真の木製太グリップを作成した。用材は、堅木の木口面切を落しを利用し、上手くグリップが出来た。ナットは60mm長の高ナットを30mmに切り詰め、木製グリップにはアルミ口金を取付て割れ対策に万全を期した。出来上がった同グリップは40mmΦあるので十分な締付け力を確保できた。

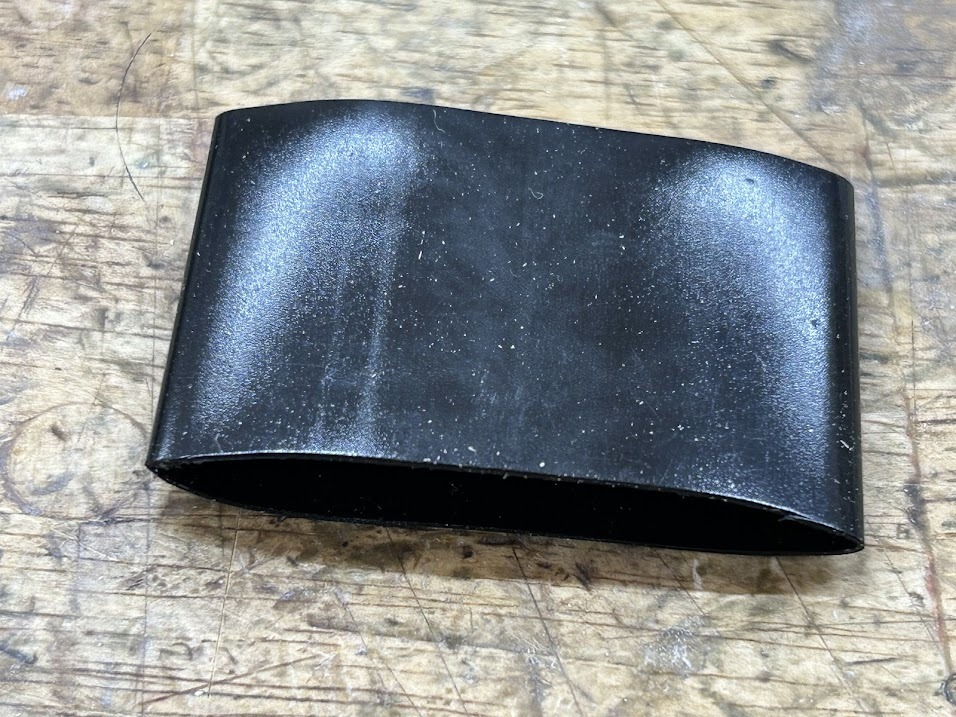

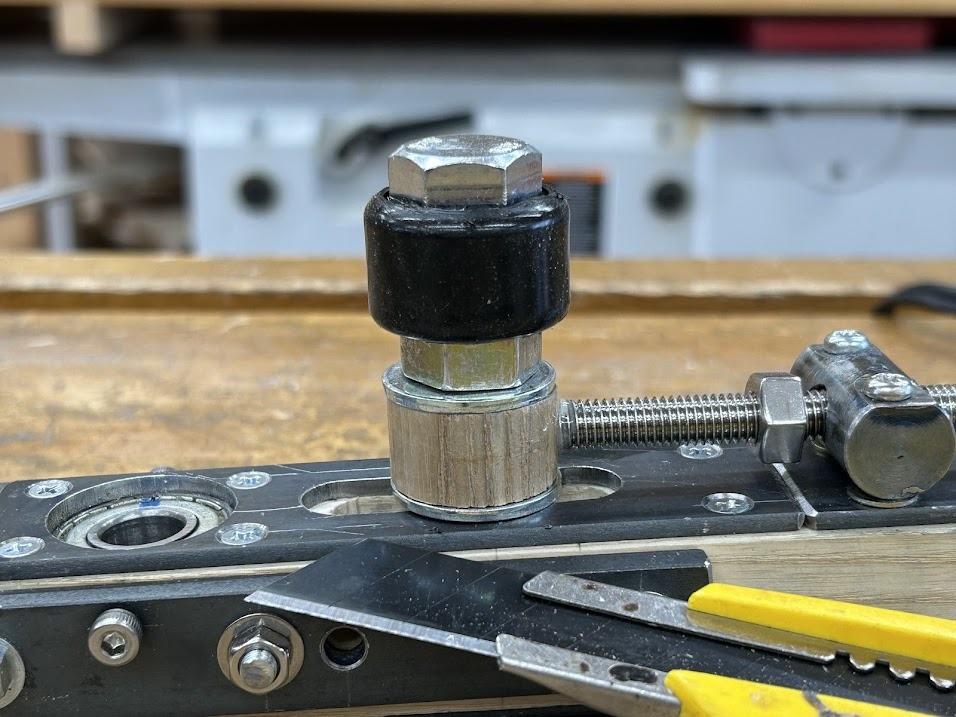

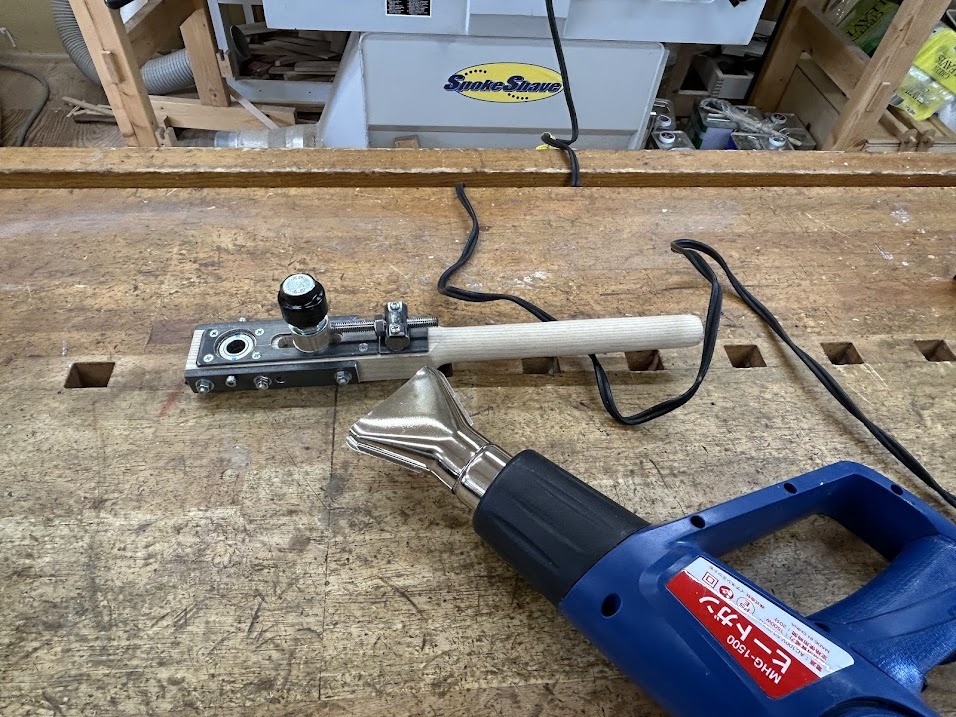

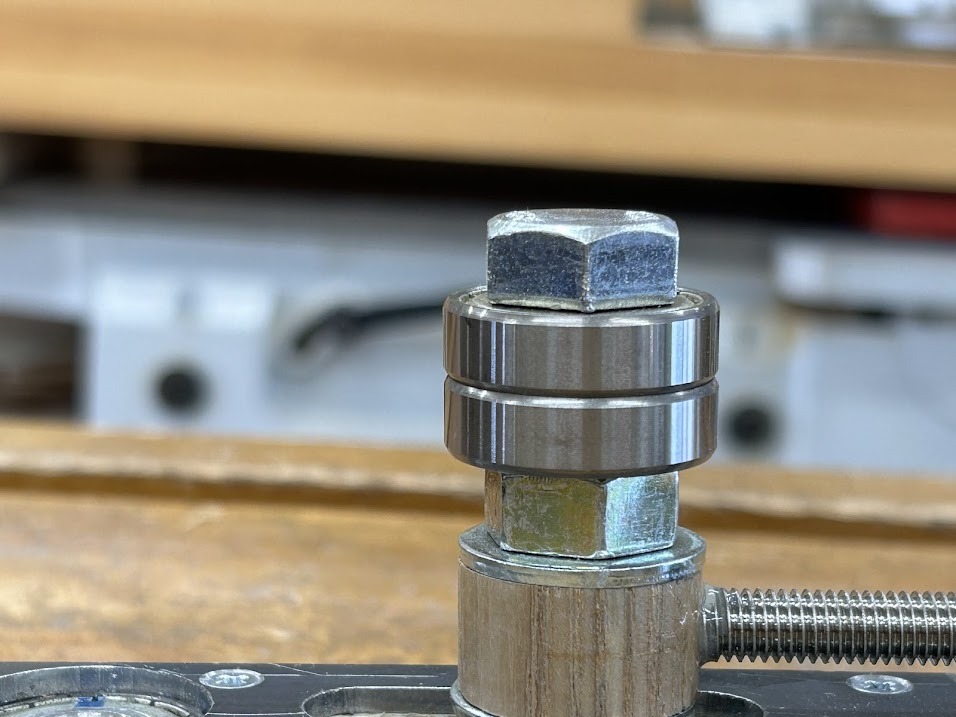

ベアリングを熱収縮チューブでカバー

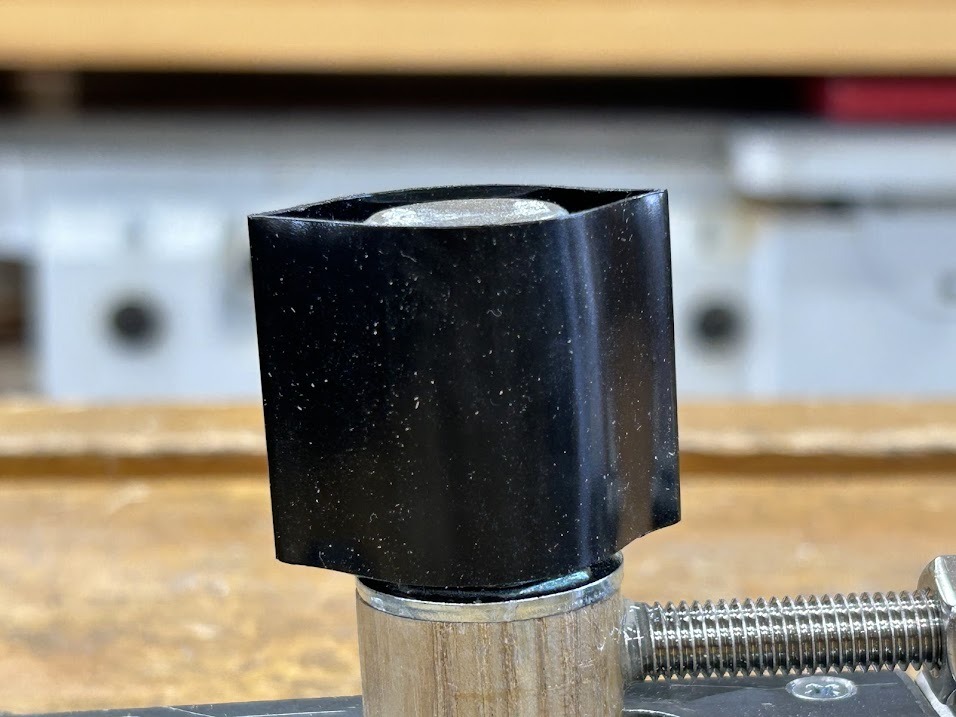

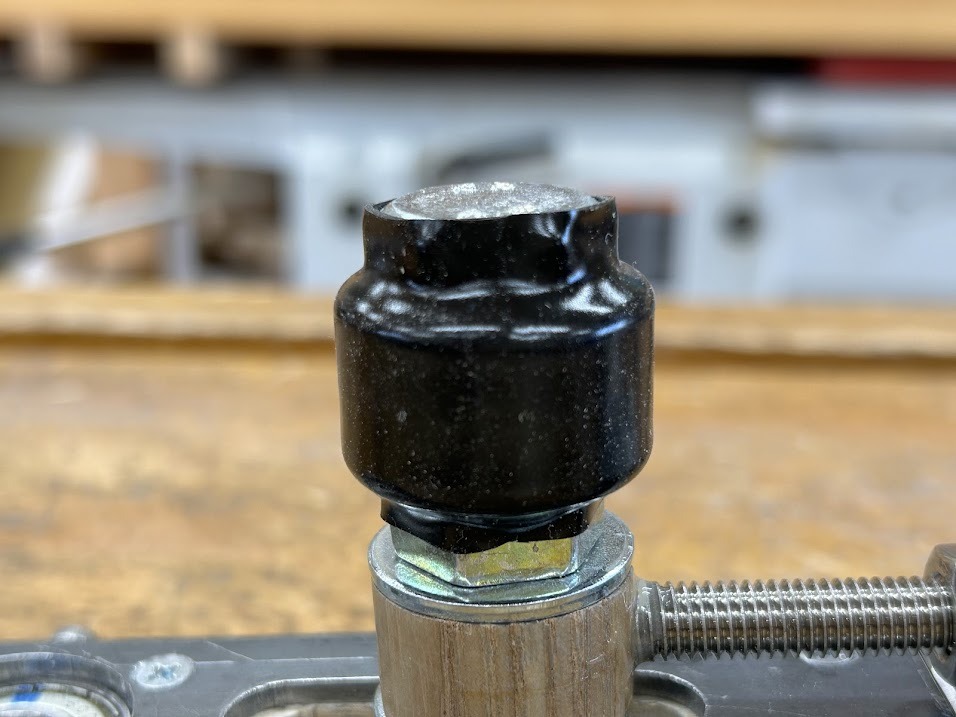

曲げ付け治具のベアリングの両側面角は、大きく面取りサれているが、そのエッジは鋭く曲げ付け時にベアリングが少し傾いてワークに触れると傷が発生する。これを避けるために、大口径熱収縮チューブを入手し取り付けた。まだ、試し運転をしていないが、かなり効果を発揮するものと思う。

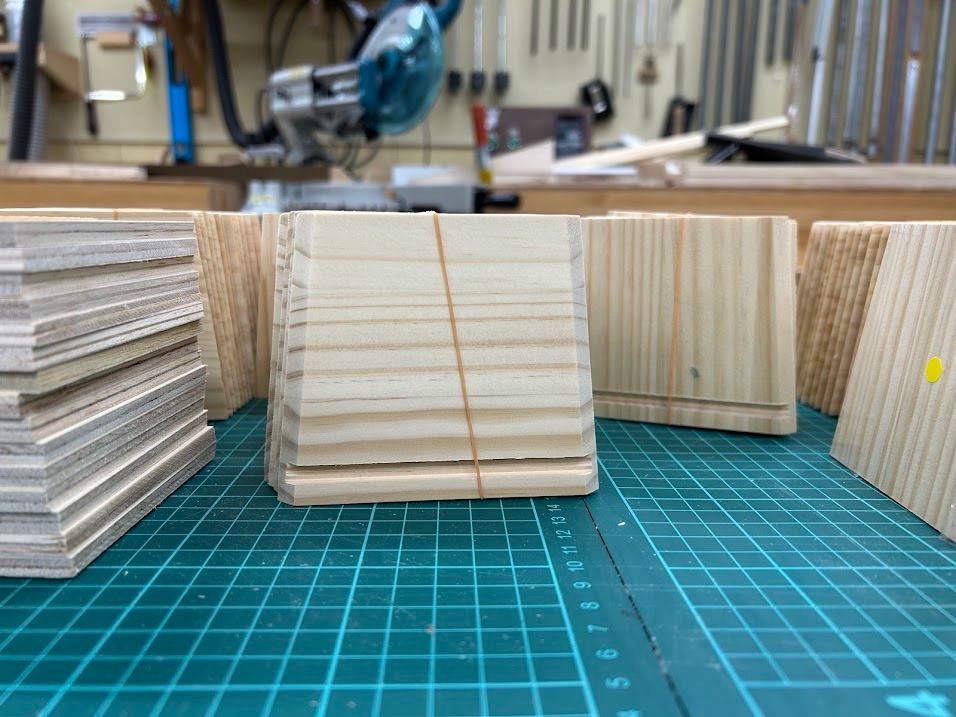

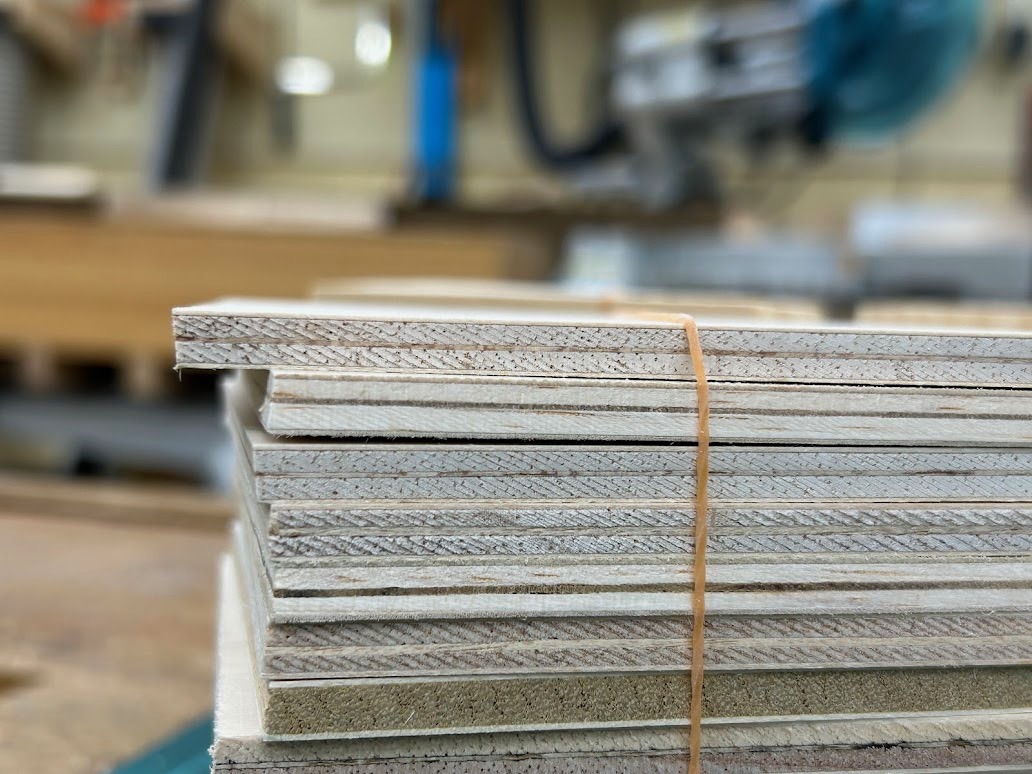

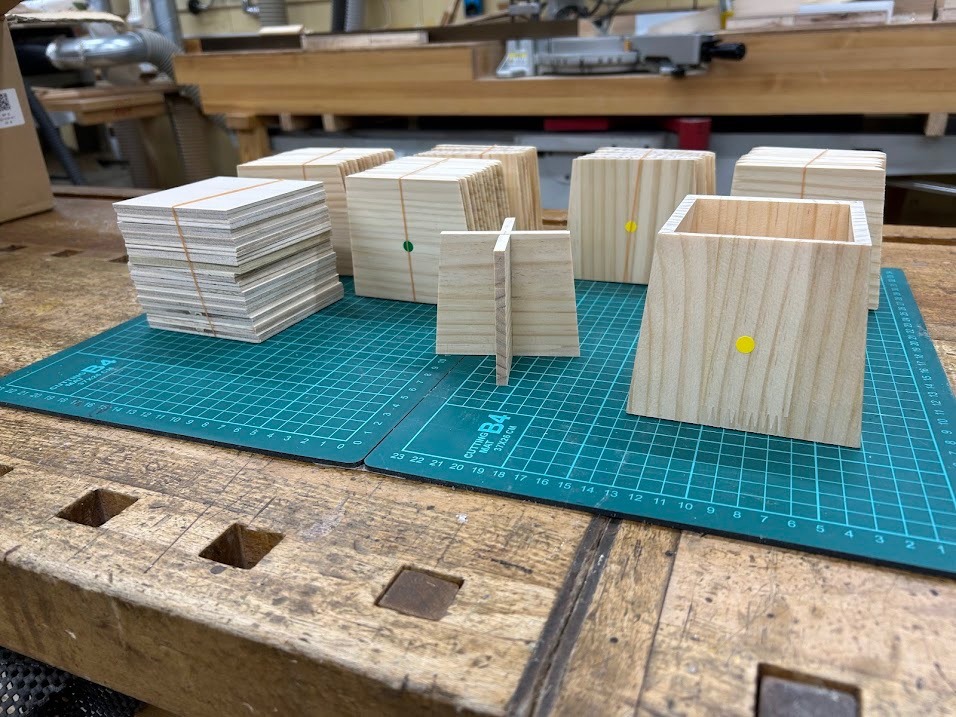

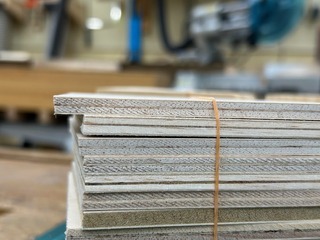

ペンホルダー部材の第二ロット製作

今後のことも考えて、ペンホルダーの部材を追加製作することにした。底板と側板の底板嵌め込み溝は、当然側板の転び角度に合わせているが、転び角度が浅いので確りと方向を見ないと間違いやすい。
