2018年08月20日

ベッド仮組立

今日は、ベッドの角部品が揃ったので仮組立を行った。脚部とサイドレイルとの接合はホゾ組とM10キャップボルトで締め付けるが、大変強力に接合ができており満足している。この方法は、最近製作したトレッスルテーブルと同様の機構であるがサイドレイルの幅が広い分さらに強力である。

IMGP0016 (20).jpg

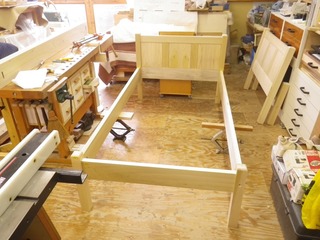

パンタジャッキを使用しサイドレイルの高さを維持しながらベッドを組み立てていく。


IMGP0020 (16).jpg

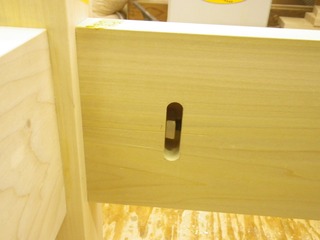

長穴に角形ナットが入っているが、この後ホゾに仕込み固定する


IMGP0022 (22).jpg

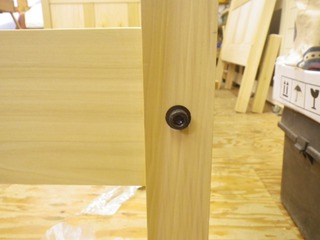

外側から見たM10キャップボルト

IMGP0024 (12).jpg

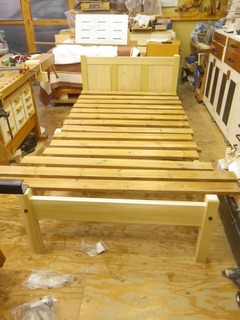

この写真はベッドの中に落とし込むスノコの検討に板を仮に置いたところ
