ルーバ・スラット整列治具

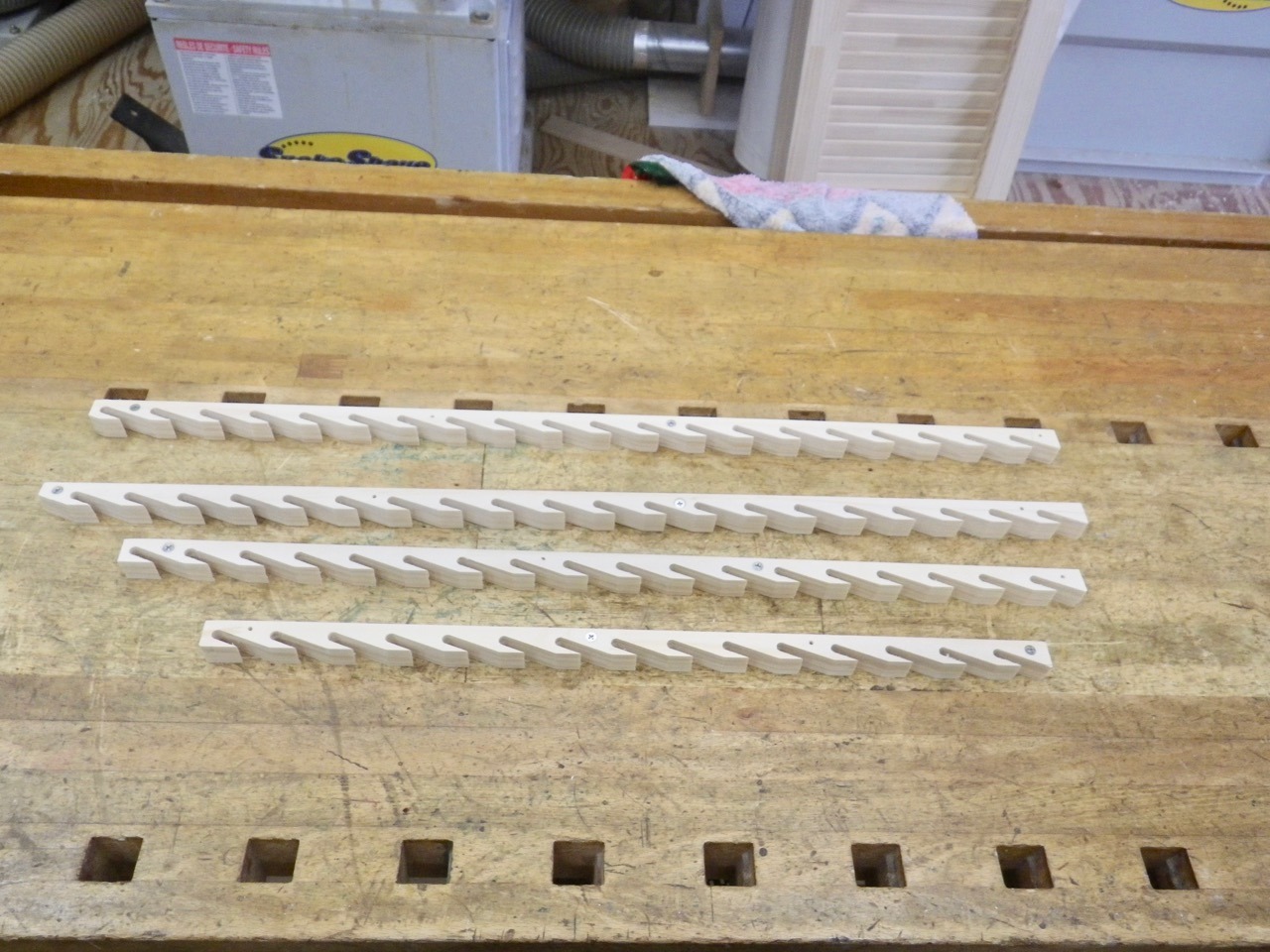

現在製作中のルーバはいよいよ組み立て段階に差し掛かってきたので、ルーバ・スラット整列治具を製作した。縦框にスラット小判穴を開けるのと同様の加工を19mm厚治具板に行う。何故19mm厚なのかは、今日初めて理解できた。即ち19mm以下の薄板であるとスラットを正確に保持できないからである。長い分スラットと治具版は直行し結果としてスラットの整列に寄与する。

IMGP0012 (67).jpg

IMGP0011 (74).jpg

IMGP0010 (69).jpg

IMGP0009 (70).jpg
posted by かねとく at 22:17| Comment(0) | 修理

2019年09月29日

おむすび型スツール仮組み立て

昨日、アウトリガーAmaのデッキにワニス塗装1回目を実施し、その後の作業のやり繰りを行い「おむすび型スツール」の3本脚を旋盤加工し、座面に差し込み組み上がり具合を見た。今までの他のスツール同様に脚は座板に確りと接合できいい感じに収まった。

IMGP0021 (34).jpg


IMGP0023 (28).jpg
見る角度を変え二脚通して見ると、まるで2本脚スツールのように見えるのが面白い

IMGP0025 (38).jpg

posted by かねとく at 11:47| Comment(0) | 修理

2018年08月02日

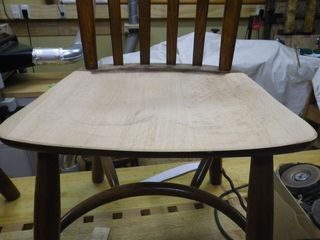

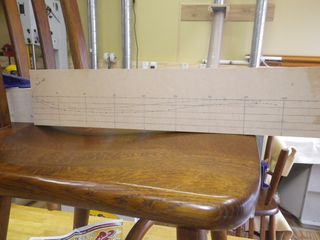

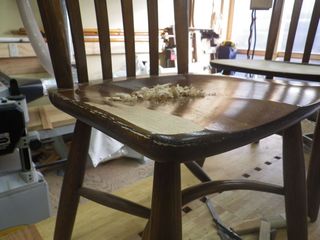

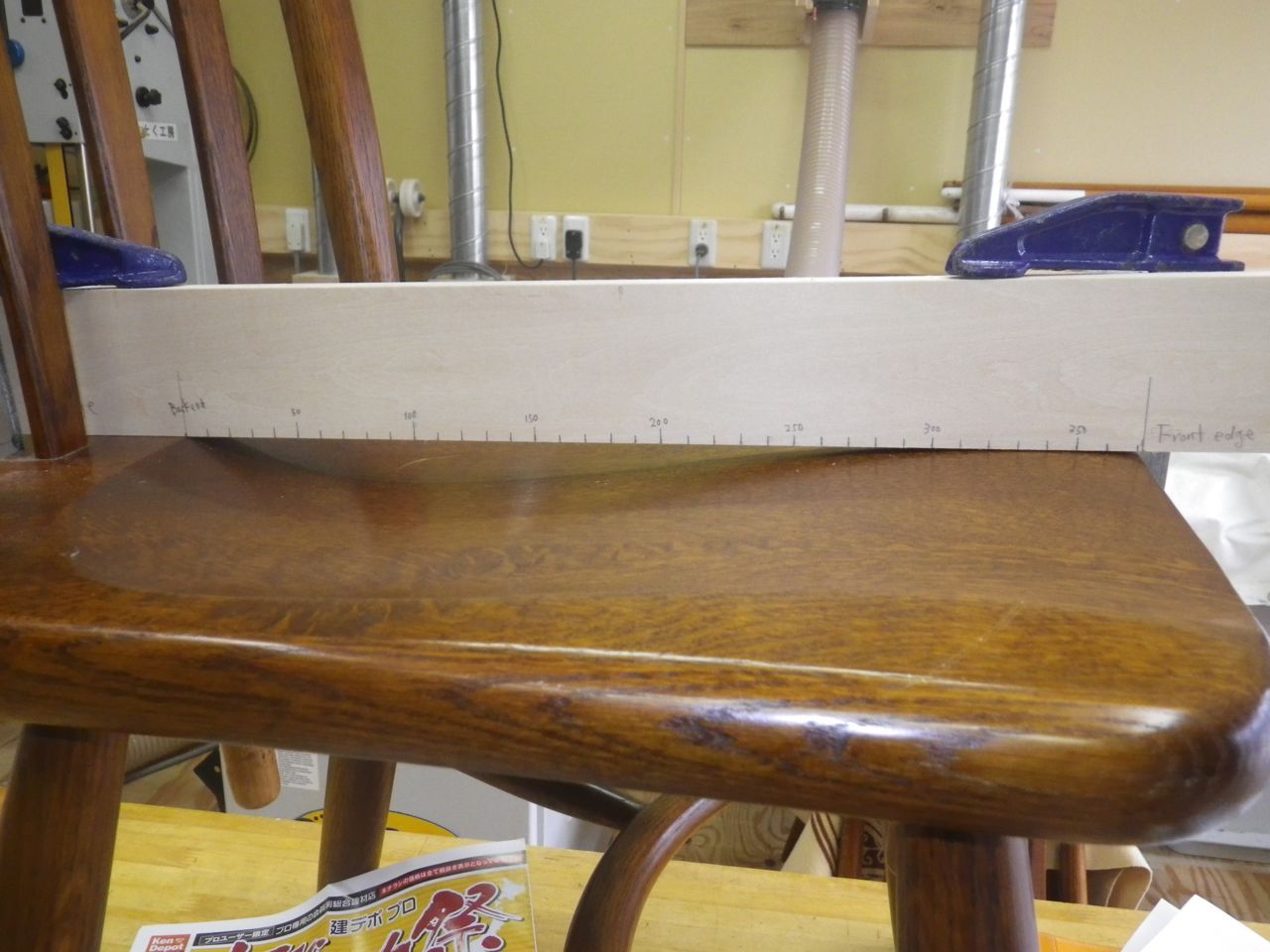

椅子修理にポケツトホールジグ

昨日に続き、椅子修理の検討を行って入る。今回はポケットホール治具を使用し、ダボで出来たホゾを強化するものである。
しかし、専用ビスの長さは38ミリが最大で、いかに信頼性高くビスの位置を決めるかがポイントである。今回は図面検討だけでなく、実証実験に端材を利用し脚と貫材を製作し確認した。

IMGP0002 (17).jpg
実証実験用部材(脚と貫材)

IMGP0004 (20).jpg

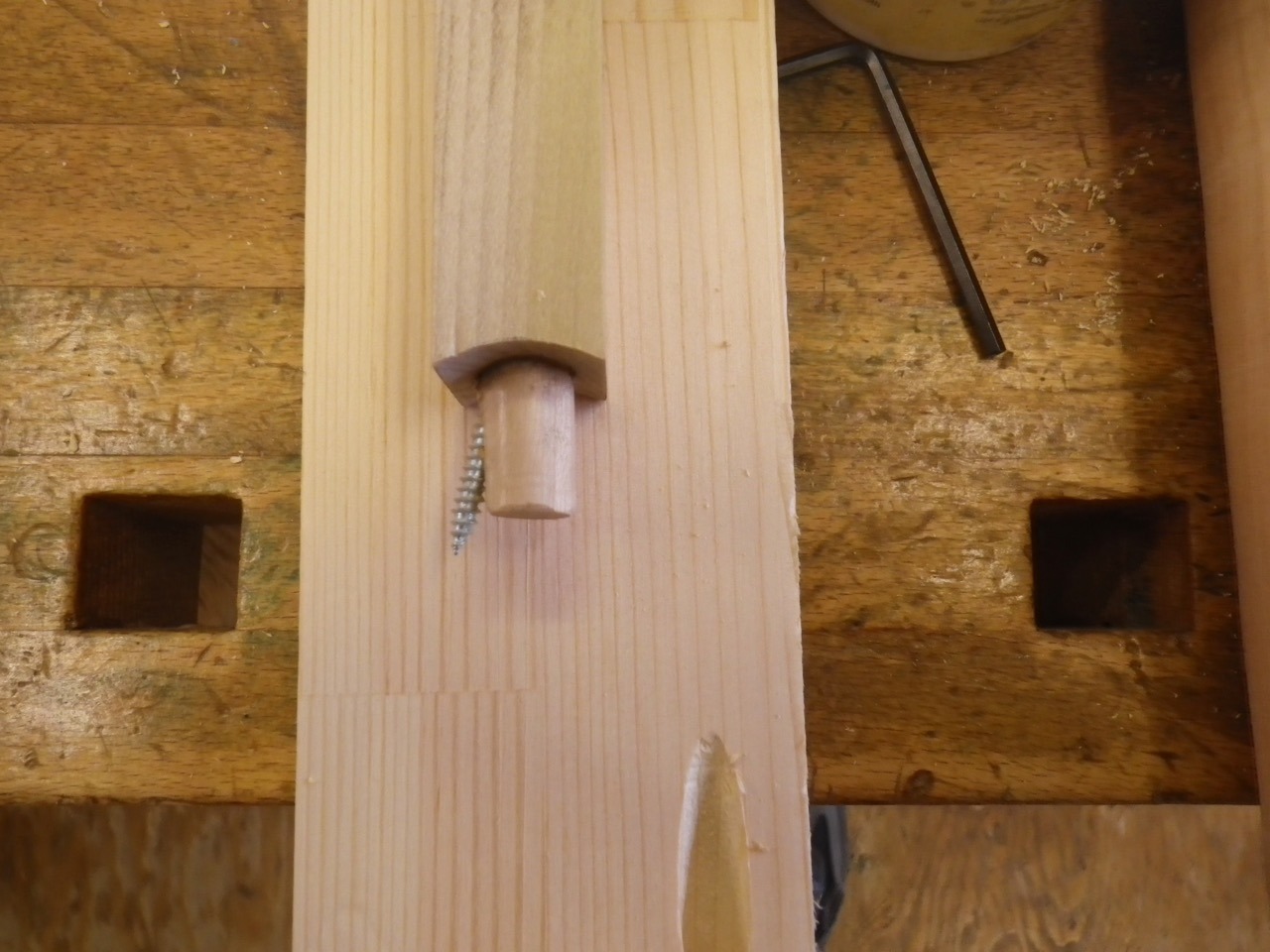

貫材のダボほぞ

IMGP0005 (20).jpg


IMGP0006 (18).jpg
いよいよ本番でポケットホールを開ける準備段階に入った。

IMGP0007 (17).jpg
貫材にポケットホール治具を正確に取り付けるための治具
posted by かねとく at 22:08| Comment(0) | 修理
